Расширение Solobit CheckMate

автор: Бабаев Рашид, Senior Quantitative Software Engineer, в свободное время Admin "DocsTech & Solobit"

Расширение уже в маркетплейсе VSCode 16.06.2026, новости вы сможете отслеживать в группе "DocsTech & Solobit". Сейчас на рынке есть либо "песочницы" типа HDLBits, где тесты и задачи примитивные про написании сложным задачи циклического сдвигового регистра. Мы предлагаем не просто задачи, а именно те, что попадутся вам на производстве! От последовательного сумматора -> Написание Интерфейса SPI -> Блок управления памятью (MMU) / TLB, Детектор и корректор ошибок, Схема восстановления тактовой частоты из данных (CDR). Не нужны Проприетарное ПО Vivado, которые требуют гигабайты памяти и тратить кучу времени на запуск только ради того, чтобы мигнуть светодиодом.

SoloBit CheckMate это не просто "еще один плагин для подсветки синтаксиса в VS Code". Это полноценная среда для прокачки ваших скиллов в дизайне: разрыву между Техническим Заданием, которое в реальности часто пишут на салфетке, и реальным синтезируемым кодом, который не развалится на этапе Place & Route.

Мы создали среду, где путь от чтения ТЗ до анализа синтезированной RTL-схемы и дебага осциллограммы занимает секунды. Это адский буст для обучения и прототипирования. Если вы дизайнер, который хочет почувствовать легкость при написании кода и понимать ее результаты - ждите расширение в магазине VS Code. Скачивайте И дайте обратную связь, нам это очень важно.

1. Yosys RTC RTL: Ваша схема обновляется быстрее, чем вы сохраняете файл

Многие знают Yosys, но давайте признаем: помнить все команды и вспомогательные команды с их аргумента для синтеза или техпроцесса. Строить файл по 5 этапам оптимизации и техпроцесс убивает много времени, тем более на поиск ошибок. Прописывать proc; opt; fsm; memory;, постоянно перезапускать скрипты, чтобы посмотреть на схему или Netlist после изменения одной строчки кода и заново запускать - это боль.

Мы реализовали Real-Time Compilation (RTC) RTL Viewer. Это стримовая передача вашего кода прямо в ядро Yosys. Как это работает для вас:

• Вы пишете код в редакторе. Не нажимаете ничего.
• В соседней вкладке, которая открывается одним кликом из панели Functions, автоматически поднимается синтезированная схема.
• Изменили атрибут или добавили FSM - схема пересобралась за секунду! Это буквально WYSIWYG для мира аппаратного дизайна. Вы видите, как изменение кода влияет на связность логических элементов до того, как запустите полную симуляцию.
• Иерархия: Можно смотреть не только Top-Level Entity. Кликайте на подмодули - схема раскроет содержимое. Хотите понять, как выглядит ваш параметризированный round-robin арбитр на уровне ячеек? Пожалуйста.
• Экспорт: Схему можно выгрузить в PNG или SVG для документации. Не нужно делать скриншоты и обрезать их, чтобы показать коллеге структуру конвейера.

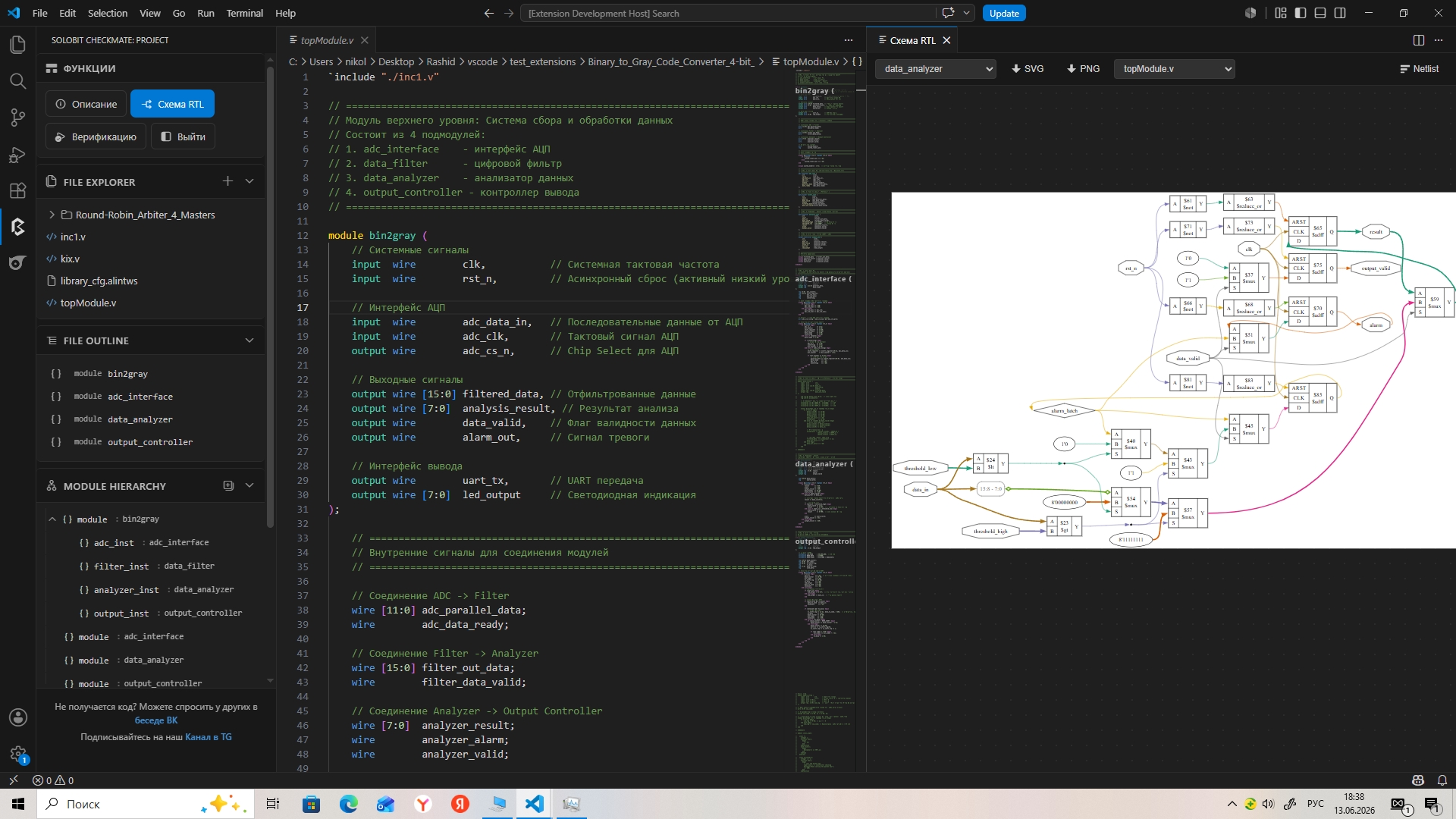

Рисунок 1. Схема экзепляра модуля data_analyzer

Да, опытные гуру, я слышу ваш вопрос: "А где прописать кастомные команды Yosys?" Пока убрано для чистоты первого релиза. Я хотел, чтобы инструмент работал надежно и без лишних настроек. Но в следующем патче я обязательно введу функционал под кастомный скрпит yosys для донастройки маппинга, это уже в бэклоге.

2. RTL: 100+ Задач с Идеальным ТЗ

Давайте честно. В CheckMate я реализовал раздел с более чем 100+ (Verilog(средний) и SystemVerilog(легкий/средний)), которые покрывают весь спектр: от примитивного сдвигового регистра до сложных Ethernet-клиентов. Но фишка не в количестве. Фишка в том, как подана спецификация. Мы не просто даем вам текст "сделайте FIFO" или "нужен SPI-мастер" и всё - это не спецификация, это плевок в душу. Я решил: в SoloBit CheckMate каждая задача будет иметь спецификацию, которую не стыдно принести на design review с заказчиком.

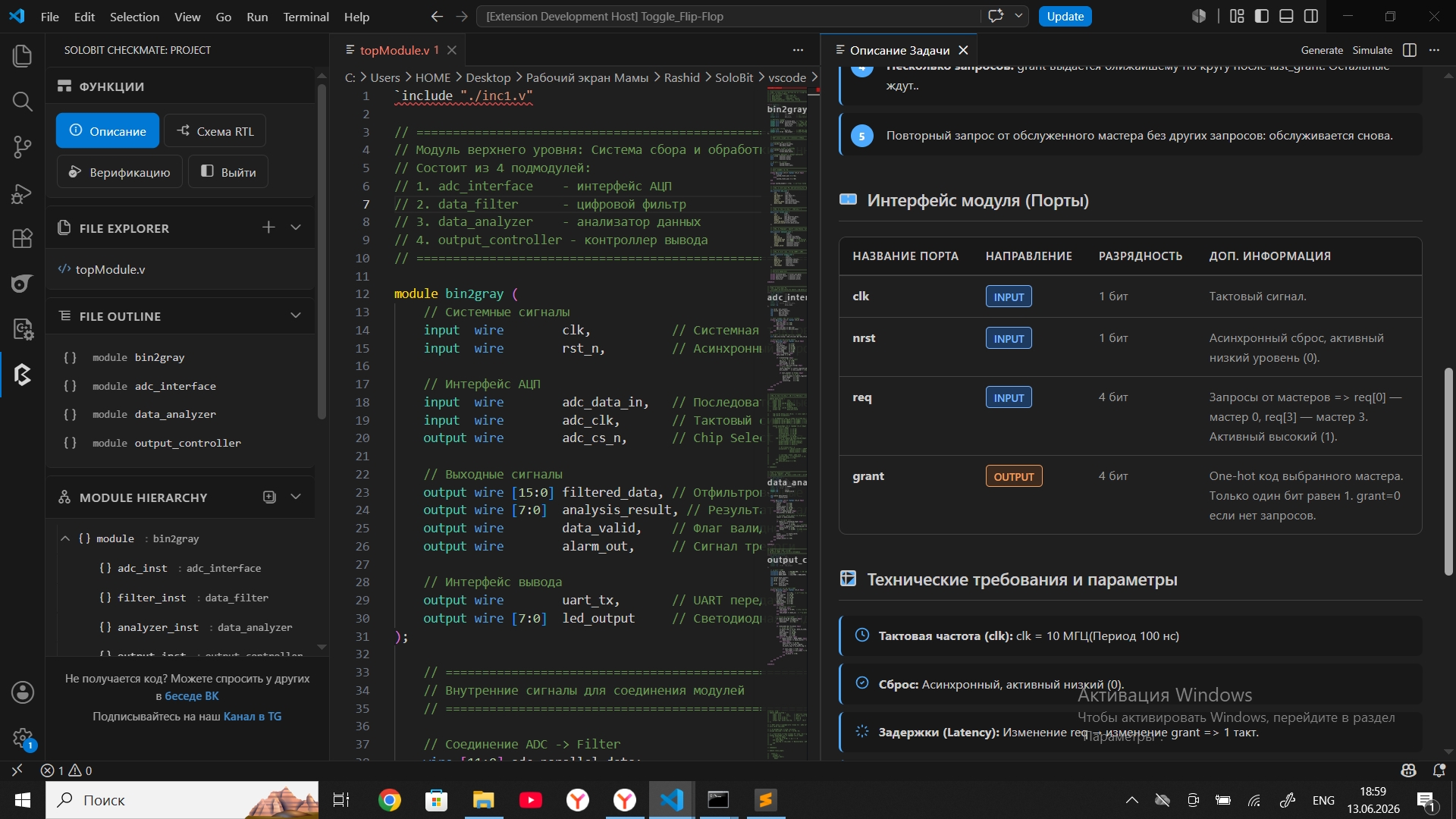

Рисунок 2. ТЗ средней задачи по SystemVerilog

Вот структура, которую получает пользователь для каждой из 100+ задач:

Раздел 1. Общая информация: контекст, а не абстракция

• Название модуля/блока. Не абстрактное "задача №42", а конкретное инженерное имя: shift_reg_4bit, eth_dcp_client, axi4_stream_fifo_wrapper. Вы с первого взгляда понимаете, с чем работаете.
• Назначение. Одно-два предложения, которые ставят модуль в реальный контекст. Например: "Модуль тактовой синхронизации для CDC-перехода между доменами 100 МГц и 50 МГц. Применяется в интерфейсах между Ethernet MAC и пользовательской логикой". Вы уже мысленно прикидываете архитектуру.

Раздел 2. Функциональное описание: что на самом деле происходит внутри

• Принцип работы. Краткое, но ёмкое описание логики. Алгоритм, протокол, математическая модель. Для DSP-задач - формула. Для контроллеров - словесное описание FSM.
• Основные функции. Маркированный список ключевых фич модуля. Не "работает", а: "Поддержка полнодуплексной передачи", "Автоматическая вставка паузы в 12 тактов", "Детект ошибки протокола и сигнализация через err_o".
• Функциональная схема (блок-диаграмма). Только для сложных задач. Показывает, как модуль нарезан на Datapath и Control Unit, какие субблоки за что отвечают, как они связаны. Визуальная архитектура - это полдизайна.
• Сценарии работы. Не просто "модуль что-то делает", а потактовое описание:
• Инициализация: "После снятия асинхронного сброса (активный низкий уровень) модуль переходит в IDLE. Все выходные регистры обнулены. ready_o = 0."
• Нормальный режим: "При подаче start_i = 1 автомат переходит в состояние FETCH. Выставляется busy_o = 1. Внешний мастер должен удерживать данные на шине data_i до получения ack_o."
• Обработка ошибок: "При таймауте (счётчик внутренних тактов > TIMEOUT_VAL) модуль переходит в FAULT. err_code_o = 0x2. Выход из FAULT только по внешнему сбросу."
• Сброс: "Асинхронный сброс имеет приоритет над любым внутренним состоянием. Выходные регистры сбрасываются немедленно без ожидания тактового фронта."

Вы читаете это и понимаете структуру будущего FSM.

Раздел 3. Интерфейс модуля (Порты):

Каждый порт описан с дотошностью, за которую меня, возможно, ненавидят, но без которой невозможен синтезируемый дизайн:

• Название порта: строго по naming convention (clk_i, rst_ni, data_valid_o).
• Направление: Input / Output - жёстко.
• Разрядность: [7:0], [DATA_WIDTH-1:0] - параметризованная или фиксированная.
• Тип: wire или reg (для Verilog-задач).
• Активный уровень: высокий/низкий. Особенно критично для сбросов и enable-сигналов.
• Синхронность: указание тактового домена (для однотактовых задач - clk_i, для CDC-задач - конкретный домен).

Раздел 4. Технические требования и параметры: инженерный чек-лист

• Тактовая частота: Целевое значение. Не "сколько-то", а "100 МГц, период 10 нс". Сразу думаете о таймингах.
• Сброс: Тип (синхронный/асинхронный) и активный уровень. Это критично, потому что разные технологии любят разный сброс.
• Задержки (Latency): Вход -> Выход в тактах. Минимальная, максимальная. Для pipeline-дизайнов указывается latency по каждому пути.
• Пропускная способность: Для сложных блоков: бит/с, пакетов/с, тактов на слово.
• Обработка ошибок: Полный перечень нештатных ситуаций и требуемая реакция на каждую. Переполнение FIFO? Сигнал overflow_o, сброс указателя чтения. CRC mismatch? err_crc_o, пакет дропается, счётчик ошибок инкрементируется.

Раздел 5. Внешние интерфейсы и протоколы (для сложных блоков)

Когда задача касается Ethernet, AXI, DCP или любого другого промышленного протокола:

• Используемые протоколы: Перечисление и версия (AXI4-Stream, Avalon-MM, MII/GMII, DCP). Сразу понятен класс задачи.
• Соответствие стандартам: Ссылка на спецификацию (IEEE 802.3, AMBA AXI Protocol Spec). Можно открыть и сверить тайминги.

Раздел 6. Регистровая карта (Register Map)

Любая задача с управляющим или статусным интерфейсом получает полноценную таблицу регистров. Я использую формат, знакомый любому, кто открывал даташит на IP-ядро:

Offset	Название	Доступ	Разрядность	Описание полей	Сброс
0x00	CTRL	RW	32	[0] ENABLE, [1] MODE, [31:2] RSVD	0x0
0x04	STATUS	RO	32	[0] BUSY, [1] ERROR, [7:2] FSM_STATE	0x0

Это приучает мыслить в терминах адресного пространства. Вы пишете RTL и сразу понимаете, как к нему будет обращаться софт.

Раздел 7. Ограничения и рекомендации

Здесь собрал всё, о чём обычно забывают:

• Стиль кодирования: Требования к синтезируемости. Никаких initial, fork/join в синтезируемой части. Избегать inferred latches.
• Целевая технология/ПЛИС: Конкретный кристалл - значит, конкретные ограничения по ресурсам.
• Потребление ресурсов (примерное): ≤ 200 LUTs, ≤ 2 BRAM, 0 DSP. Это не догма, а ориентир. Если ваш дизайн раздулся до 1500 LUTs - вы явно что-то делаете не так.
• Временные ограничения (Timing для сложных заданий): в этом патче - справочно, в следующем будет полноценный анализ.

3. Верификация для взрослых: Cocotb, Verilator и расчлененный дамп

Ручной просмотр осциллограмм для дебага - это прошлый век. Верификационное окружение в CheckMate - это не просто кнопка "Check". Это мощная система на базе Cocotb + Verilator, которая эмулирует реальный стенд.

• Градация сложности тестов:
  • Легкий уровень (Verilog): Тесты проходят за 1-3 секунды. Простые constrained-random тесты без фанатизма.
  • Средний/Сложный (Verilog/SV): Здесь включается динамическое построение тактовой сетки с элементами рандомизации. Это полноценные стресс-тесты (более 1000 различных проверок внутри запуска). Верификатор генерирует сложные временные диаграммы: паузы между valid/ready появляются в случайные моменты, нагружая логику предсказания переходов и буферизацию. Динамическое построение тактов. Один файл тестов - 8-20 отдельных тестов, от 1000 до 2000 строк чистого Cocotb.
• Тестбенчи: Один файл с тестами расписан на 1000-2000 строк чистого Cocotb. Это не "подали 1 - получили 0". Там есть рандомизация с ограничениями (constrained-random), покрывающая угловые случаи, о которых вы даже не задумались, когда писали блок.
• Результаты верификации - это не черный ящик:
  • dump.vcd - ваш дамп, то, как отработал ваш код.
  • example_task.vcd - эталонный дамп, как должен выглядеть идеальный дизайн.
  • code_admin.txt - референсный дизайн. Это не шпаргалка для списывания! Вы открываете этот файл и смотрите, как решил задачу я.
  • report.json - машинно-читаемый отчет о падениях.
  • std.txt - ПОЛНЫЙ лог действий на русском языке с временными метками. Каждая проверка расписана: "На такте 107 ожидалось значение 0xA5 на шине data_o, получено 0x05". Ошибки подсвечены красным.
• Интеграция GTKWave: Вы просто кликаете на dump.vcd или example_task.vcd в панели Verification, и GTKWave открывается прямо в отдельном окне. Никаких внешних путей, никакой настройки --dump. Это как встроенный осциллограф в среду разработки.

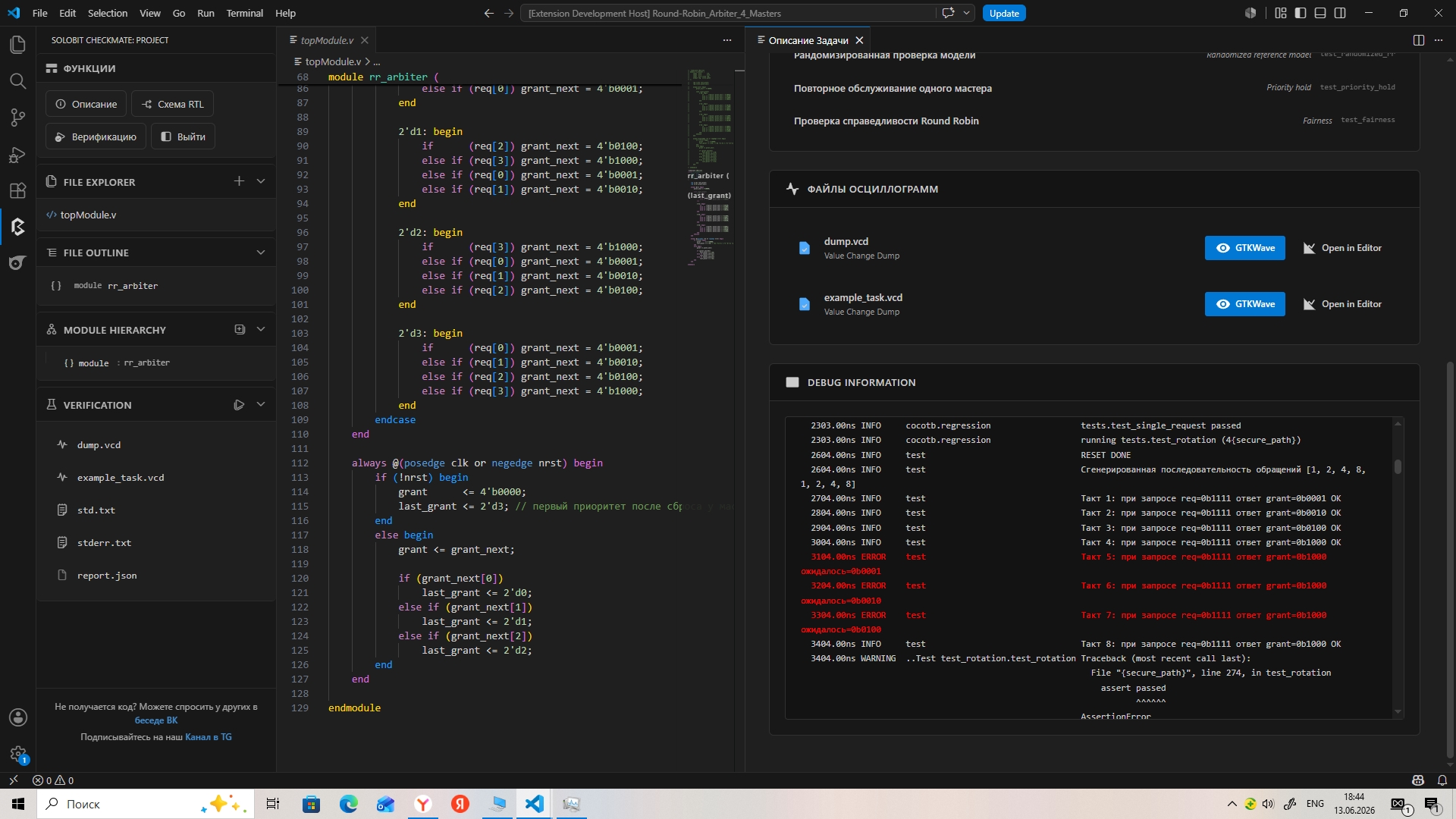

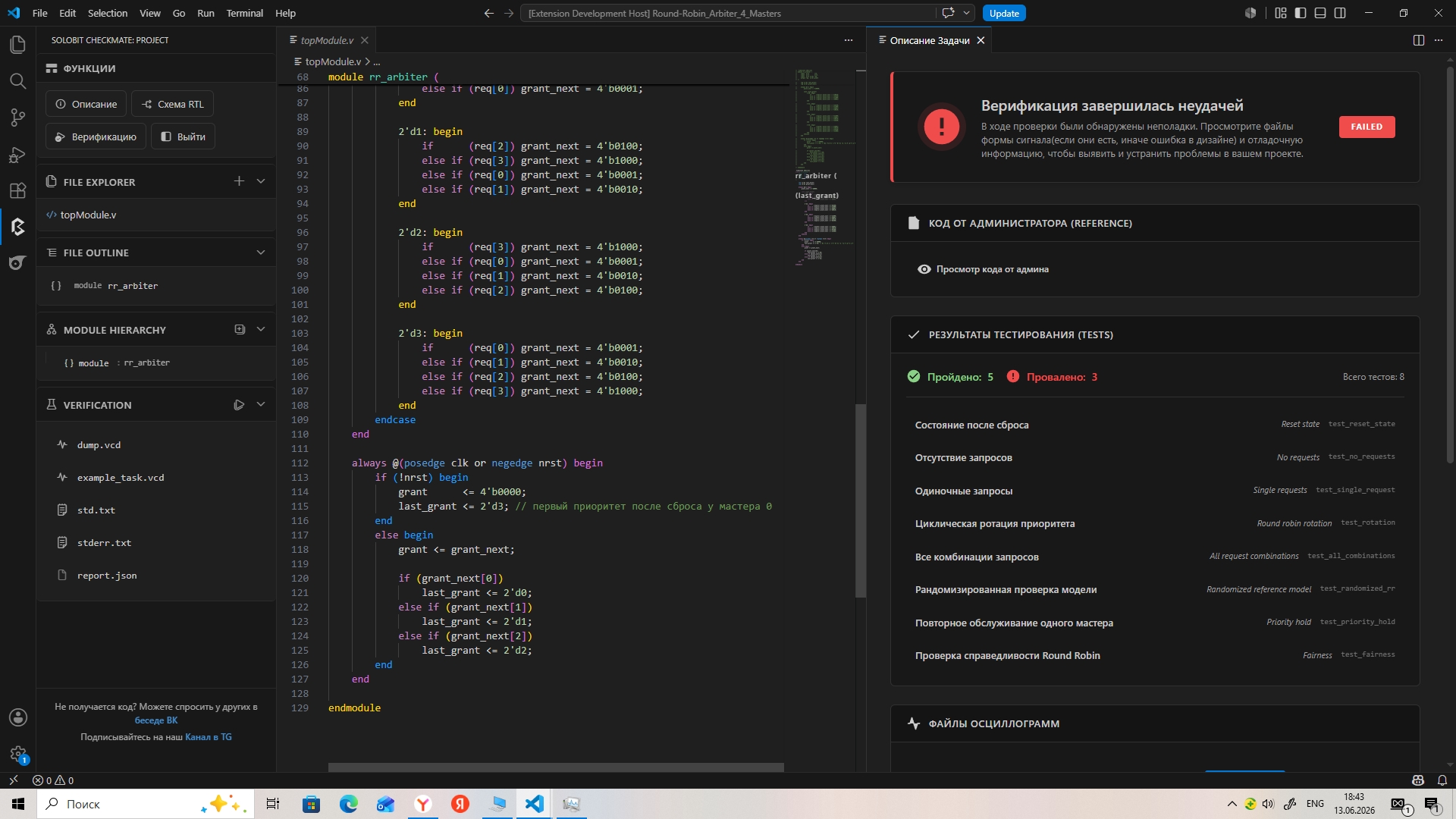

Рисунок 3 и 4. Верификация по SystemVerilog

В этом релизе мы проверяем функциональность, снимаем STA (Static Timing Analysis) и используемые ресурсы. CDC (Clock Domain Crossing) и RDC (Reset Domain Crossing) в этом билде мы еще не анализируем - это требует колоссального объема эталонных моделей для каждого таска, но это будет в следующем мажорном обновлении.

4. Удобная Навигация

Левая боковая панель спроектирована так, чтобы минимизировать движения мышью. Никаких переходов в десять меню. * Functions: Четыре кнопки: "Описание" (открывает ТЗ), "Схема RTL" (Yosys), "Верификация" (старт и отчет) и "Выйти" (выбор другого задания). * File Explorer: Прямой доступ к исходникам задания. * File Outline: Ссылки на все объявления интерфейсов, пакетов, модулей, классов и программ. Кликнул - перешел к объявлению. Никакого серфинга по простыням SystemVerilog и Verilog кода с наследованием. * Module Hierarchy: Иерархия инстансов. Для больших SoC-подобных дизайнов (пусть даже учебных) это критично видеть дерево модулей для понимания иерархии.

Что дальше

В следующем патче я добавлю:

• К сожалению, в данный момент не возможно применить функции вне проекта заданий, но мы скоро это исправим. (PS: лайфхак откопируйте папки с точечной нотацией в директорию в вашего проекта и все функции будут работать, кроме верификации)
• Функциональная, низкоуровневая и простая визуализация Конечных Автоматов
• Файл команд для Yosys RTC RTL для режима эксперта.
• CDC-анализ (Clock Domain Crossing) & RDC-анализ (Reset Domain Crossing)
• Модели для автоматического + GUI создания Формальной Верификации
• Модели для автоматического + GUI написания кода верификации по методологии UVM на SV и Cocotb

Но и сейчас, в первом релизе, HDL Forge умеет больше, чем многие внутренние тулчейны средних дизайн-центров. Я вылизывал это расширение, чтобы моя работа и работа тысяч других FPGA-инженеров перестала быть борьбой с инструментами и стала чистой инженерией.
