Разработка 8-канального DMA для PCIe своими руками¶
автор: Талибов Сэрхан, Junior RTL developer, играю с FPGA в универе
Глоссарий¶
Я рассчитываю, что вы знаете, что такое ПЛИС/FPGA, RTL и Verilog.
- DWORD (DW) - 32-битное слово;
- QWORD (QW) - 64-битное слово;
- IP-ядро - готовый компонент, предоставляемый некоторым вендором и реализующий определенную функцию;
- DMA (Direct Memory Access) - чтение/запись данных напрямую в память из периферии, минуя центральный процессор. Многоканальный DMA - метод имплементации, благодаря которому через один и тот же линк можно "параллельно" совершать независимые друг от друга DMA-операции;
- MMIO (Memory Mapped Input/Output) - метод предоставления доступа к регистрам периферии путем их внедрения в общее адресное пространство;
- PCIe - один из наиболее популярных стандартов для подключения высокоскоростной периферии к современным ПК. Является дуплексным последовательным протоколом с возможностью параллельного подключения нескольких линий (мультканальная последовательная передача данных);
- Уровень абстракции - метод представления протокола связи, позволяющий не углубляться в низкоуровневые детали имплементации. Примеры:
- Physical layer: PCIe является дуплексным последовательным интерфейсом, использующий LVDS для сигналов;
- Data link layer: PCIe 2.0 кодирует данные 8/10bit методом; игнорирует детали реализации физического уровня;
- Transaction layer: PCIe передает TLP (Transaction Layer Packets) различных типов - Mem Write Req, Mem Read Req, Message TLP, Completion TLP и т. д.; игнорирует детали соблюдения целостности данных;
- PCIe TLP - пакет данных, представляемый на уровне Transaction layer. Согласно спецификации PCIe, представляется в виде длинной цепочки 32-битных слов. Начинается с 3-DW или 4-DW хедера с данными о типе пакета, длинне payload и т. д. Может содержать или не содержать payload;
- AXI4 - это memory-mapped интерфейс, который позволяет читать и писать длинные busrt-транзакции по определенным адресам. Используется для связи компонентов систем на кристалле;
- AXI4-Stream - это потоковый handshake-интерфейс, предназначенный для высокоскоростной передачи данных в потоковом режиме без адресного обращения.
Вступление¶
Note
Всем привет, это моя первая статья! Я не профессионал в разработке всякой аппаратуры, на работе чисто ковыряюсь в RTL, а ПЛИСы в универе ковыряю в более хобби-образном контексте, так что это туториал от любителя к любителю, сборник важной (по моему мнению) инфы и возможных подводных камней, с которыми можно столкнуться. Если есть какие-то ошибки - пишите сюда SerhanTalibov@yandex.ru
Проект реализовывает 8-канальный (в максимальной конфигурации) DMA от ПЛИС к ПК через PCIe 2.0 x4 и доступен в публичном репозитории https://github.com/apoj-inc/Kintex-7-PCIe-DMA. В нем содержится RTL-код, констрейны, tcl-скрипт для репродьюсера IP-ядра, билд-система для автоматизированной сборки и прошивки ПЛИС, софт (драйвер и пара примеров использования).
Особенности:
- В проекте реализуется Contiguous DMA с использованием persistent-буфера, который резервируется при инициализации драйвером девайса и освобождается при отключении девайса/выгрузке драйвера;
- IP-ядро - 7 Series FPGAs Integrated Block for PCI Express (UG477) - использует трансиверы и оборачивает их логикой таким образом, чтобы передавать и принимать PCIe TLP (Transaction Layer Packet) от юзер-логики на ПЛИС через AXI4-Stream;
- Логика, преобразующая PCIe TLP в обе стороны в AXI4 транзакции, реализована кодом на SystemVerilog (топлевел в файле rtl/src/pcie_axi_bridge/kdma_pcie_axi_bridge.sv);
- DMA-Engine, работающий на AXI4, реализован кодом на SystemVerilog (топлевел в файле rtl/src/dma_controller/kdma_top.sv);
- Модуль kdma_toplevel (файл rtl/src/kdma_toplevel.sv) является топлевелом всего проекта и соединяет DMA-Engine + Bridge и IP-ядро. В данном примере DMA-Engine реализует эходевайс, то есть при DMA-записи на ПЛИС и последующем DMA-чтении с ПЛИС прочитанные данные будут совпадать с записанными данными.
Сборка и использование из репозитория¶
Оборудование, на котором проводилось тестирование:
- ПК с Ubuntu 22.04 - драйвер написан для Linux, границы совместимости я не проверял;
- Отладочная плата STLV7325 с ПЛИС Kintex 7 xc7k325t (part xc7k325tffg676-2L). В теории проект можно завести на любой ПЛИС 7-Series с соответствующей периферией, но за работоспособность не отвечаю + в любом случае придется ковырять констрейны хотя бы для коррекции локации пинов.
Компиляция и прошивка¶
-
Скачивание репозитория:
Дальнейшие команды будут выполняться из корневой папки репозитория.$ git clone https://github.com/apoj-inc/Kintex-7-PCIe-DMA $ cd <корневая директория репозитория> $ git submodule update --init --recursive --checkout -
Компиляция/синтез проекта:
$ make -f build_system/vivado/makefile TOPLEVEL=kdma_toplevel clean compile # После завершения работы должен появиться битстрим # .cache/vivado/kdma_toplevel/kdma_toplevel.runs/impl_1/kdma_toplevel.bit -
Прошивка ПЛИС:
Если прошить не получается, всегда можно открыть Vivado и через Hardware Manager найти нужный ПЛИС и прошить указанный битстрим$ make -f build_system/vivado/makefile TOPLEVEL=kdma_toplevel DEVICE_NUMBER=<N> program # N - это номер целевого ПЛИС в JTAG-цепочке -
После успешной прошивки необходимо обновить PCIe, чтобы ПК увидел карточку, и проверить список PCIe устройств:
$ echo 1 | sudo tee /sys/bus/pci/rescan $ sudo lspci -vvd 10ee:7024 # -vv - very verbose (очень подробно), -d 10ee:7024 - фильтр по ID вендора и ID девайса # VendorID = 10ee и Device ID = 7024 - дефолтные настройки IP-ядра 04:00.0 Memory controller: Xilinx Corporation Device 7024 Subsystem: Xilinx Corporation Device 0007 Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx- Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx- IOMMU group: 1 Region 0: Memory at 91204000 (64-bit, non-prefetchable) [disabled] [size=4K] Region 2: Memory at 91200000 (64-bit, non-prefetchable) [disabled] [size=16K] Capabilities: [40] Power Management version 3 ... -
Компиляция и активация драйвера:
При просмотре сообщений ядра будет выведено похожее сообщение:$ cd ./sw/dma_driver $ make $ sudo insmod kdma_driver.koТакже при проверке информации о PCIe устройствах можно увидеть, что приписка$ sudo dmesg -w [ 405.636751] hdlnocgen_c5p_driver: Device vid: 0x10EE [ 405.636753] hdlnocgen_c5p_driver: Device pid: 0x7024 [ 405.636757] hdlnocgen_c5p_dma 0000:04:00.0: enabling device (0000 -> 0002) [ 405.636763] hdlnocgen_c5p_driver: BAR[0]: 0x91204000-0x91204fff [ 405.636764] hdlnocgen_c5p_driver: BAR[2]: 0x91200000-0x91203fff [ 405.636778] hdlnocgen_c5p_driver: Extracting configuration info... [ 405.636780] hdlnocgen_c5p_driver: Extracting done. This DMA has 8 channels [ 405.636780] hdlnocgen_c5p_driver: Allocating 8 DMA and 8 user interrupts [ 405.636924] hdlnocgen_c5p_driver: Allocated 16 interrupts using MSIXs [ 405.636926] hdlnocgen_c5p_driver: DMA IRQ for channel 0 is 181 [ 405.636936] hdlnocgen_c5p_driver: Registered IRQ handler for DMA channel 0 ...... [ 405.639688] hdlnocgen_c5p_driver: Created 4194304 bytes of dma bytes. Channel - 7, CPU addr - 0x0000000009a5b5bd, DMA addr - 0x1d0000000 [ 405.639689] hdlnocgen_c5p_driver: Wrote DMA addr for channel 7 [ 405.639690] hdlnocgen_c5p_driver: Register read data - DMA addr low d0000000 [ 405.639692] hdlnocgen_c5p_driver: Register read data - DMA addr high 1 [ 405.639693] hdlnocgen_c5p_driver: Channel 8 struct addr is 0x240 [ 405.639695] hdlnocgen_c5p_driver: Registered cdev with Major 510 starting with Minor 0 [ 405.639714] hdlnocgen_c5p_driver: Created class hdlnocgen_c5p_class [ 405.639783] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p0 [ 405.639817] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p1 [ 405.639838] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p2 [ 405.639858] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p3 [ 405.639878] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p4 [ 405.639898] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p5 [ 405.639918] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p6 [ 405.639937] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p7 [ 405.639957] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p_user_irq [ 405.640009] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p_env_csr [ 405.640031] hdlnocgen_c5p_driver: Created device file hdlnocgen_c5p_dma_csr [ 405.640036] hdlnocgen_c5p_driver: Bus mastered by PCIe device[disabled]околоRegion 0/2пропала:Теперь устройство готово к DMA трансферам!$ sudo lspci -vvd 10ee:7024 04:00.0 Memory controller: Xilinx Corporation Device 7024 Subsystem: Xilinx Corporation Device 0007 Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx- Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx- IOMMU group: 1 Region 0: Memory at 91204000 (64-bit, non-prefetchable) [size=4K] Region 2: Memory at 91200000 (64-bit, non-prefetchable) [size=16K] Capabilities: [40] Power Management version 3 ... -
Компиляция и запуск примеров:
Интерактивный эходевайс:
Данный пример считывает строку, отправляет ее в выбранный канал через DMA-запись, далее читает ее с этого же канала через DMA-чтение. При корректной работе строки должны совпадать.$ cd ./sw/example $ gcc -o echodevice_interactive echodevice_interactive.c $ ./echodevice_interactive 0 # Число - это номер канала. Для 8-канального DMA возможные значения - от 0 до 7 включительно DMA channel 0 echodevice demonstration. Write something: sldkfjlkdfj You entered sldkfjlkdfj Resetting the DMA controller... DMA controller is reset Writing to DMA channel 0... Done Reading from DMA channel 0... Done DMA says: sldkfjlkdfjСтресс-тест:
Данный пример запускает 8 параллельных потоков, каждый из которых множество раз генерирует транзакцию DMA-записи в ПЛИС и DMA-чтения из ПЛИСа, которые в итоге перекладывают данные из одного массива в другой. В последовательном тесте отдельно взятый поток ожидает окончания записи перед началом чтения, в параллельном тесте чтение и запись запускаются параллельно в отдельных потоках. Далее происходит проверка на расхождение данных в массиве-источнике и массиве-приемнике, а также вычисляется скорость работы на основе временных замеров, проводимых для каждой итерации теста.$ cd ./sw/example $ gcc -o echodevice_test echodevice_test.c $ ./echodevice_test 100 0 # Аргумент 1 - количество итераций теста. Аргумент 2 - тип теста (0 - последовательный, 1 - параллельный). All channels initialized data DMA controller reset All channels read from dma Fail array: 0 0 0 0 0 0 0 0 Speed: 16.161805 Gbit/sec $ ./echodevice_test 100 1 All channels initialized data DMA controller reset All channels read from dma Fail array: 0 0 0 0 0 0 0 0 Speed: 14.570905 Gbit/sec
Warning
Используемый пример хранит данные в очереди глубины 1024 слов с шириной слова 128 бит. Таким образом, максимальный размер транзакции, который не приведет к застреванию DMA-Engine - 16384 байт.
Warning
При DMA-чтении из ПЛИС важно, чтобы было что читать. Для эходевайса это значит, что перед DMA-чтением с ПЛИС необходимо сначала произвести DMA-запись со стольким же или большим количеством данных.
- Деактивция драйвера и перезагрузка PCIe:
Эти команды могут пригодиться при перепрограммировании ПЛИС, поскольку для этого необходимо безопасно отключить устройство от PCIe. После выполнения команд выше можно безопасно перепрошивать ПЛИС.
$ sudo rmmod kdma_driver # Деактивация драйвера $ cd /sys/devices/pci0000:00/0000:00:01.0/0000:01:00.0/0000:02:10.0/0000:04:00.0 # Для вас это может быть другая директория в /sys/devices/pci0000:00/. Название целевой папки должно совпадать # с идентификатором устройства в lspci (у меня 04:00.0). Команды tree и grep могут помочь с поиском $ cd ../ $ echo 1 | sudo tee ./0000\:04\:00.0/remove
Траблшутинг¶
На шаге 4 столкнулись со следующим (Memory at <unassigned> для обоих регионов MMIO):
$ echo 1 | sudo tee /sys/bus/pci/rescan
$ sudo lspci -vvd 10ee:7024
04:00.0 Memory controller: Xilinx Corporation Device 7024
Subsystem: Xilinx Corporation Device 0007
Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
IOMMU group: 1
Region 0: Memory at <unassigned> (64-bit, non-prefetchable) [disabled]
Region 2: Memory at <unassigned> (64-bit, non-prefetchable) [disabled]
Capabilities: [40] Power Management version 3
...
При просмотре сообщений ядра будет выведено следующее:
$ sudo dmesg -w
...
[ 195.858358] pci 0000:04:00.0: [10ee:7024] type 00 class 0x058000 PCIe Endpoint
[ 195.858397] pci 0000:04:00.0: BAR 0 [mem 0x00000000-0x00000fff 64bit]
[ 195.858401] pci 0000:04:00.0: BAR 2 [mem 0x00000000-0x00003fff 64bit]
[ 195.858465] pci 0000:04:00.0: PME# supported from D0
[ 195.858536] pci 0000:04:00.0: Adding to iommu group 1
[ 195.870262] pcieport 0000:02:10.0: bridge window [mem size 0x00100000]: can't assign; no space
[ 195.870265] pcieport 0000:02:10.0: bridge window [mem size 0x00100000]: failed to assign
[ 195.870267] pci 0000:04:00.0: BAR 2 [mem size 0x00004000 64bit]: can't assign; no space
[ 195.870269] pci 0000:04:00.0: BAR 2 [mem size 0x00004000 64bit]: failed to assign
[ 195.870270] pci 0000:04:00.0: BAR 0 [mem size 0x00001000 64bit]: can't assign; no space
[ 195.870271] pci 0000:04:00.0: BAR 0 [mem size 0x00001000 64bit]: failed to assign
/etc/default/grub с правами sudo и добавьте pci=realloc в переменную GRUB_CMDLINE_LINUX_DEFAULT (пример - GRUB_CMDLINE_LINUX_DEFAULT="quiet splash intel_iommu=on iommu=pt video=efifb:off pci=realloc"). Эта опция позволит ядру реконфигурировать адреса MMIO во время загрузки, не полагаясь на то, что назначил BIOS.
Далее обновите grub:
$ sudo update-grub
Если теперь проверить информацию о девайсе, то все адреса должны быть назначены:
$ sudo lspci -vvd 10ee:7024
04:00.0 Memory controller: Xilinx Corporation Device 7024
Subsystem: Xilinx Corporation Device 0007
Control: I/O- Mem- BusMaster- SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx-
Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
IOMMU group: 1
Region 0: Memory at 91204000 (64-bit, non-prefetchable) [disabled] [size=4K]
Region 2: Memory at 91200000 (64-bit, non-prefetchable) [disabled] [size=16K]
Capabilities: [40] Power Management version 3
...
Принцип работы и процесс разработки¶
Принцип взаимодействия с ПК и PCIe устройствами¶
Передача данных между ПК и PCIe устройствами глобально делится на 2 типа:
- Адресный ввод-вывод (MMIO);
- Прямой доступ к памяти (DMA).
MMIO - это механизм, который внедряет регистры периферийных устройств в общее адресное пространство памяти. Этот механизм используется CPU для управления устройством - CPU, используя обычные инструкции работы с памятью (lw, sw и прочие для RISC-V или MOV в x86) по адресам, входящими в диапазоны MMIO, генерирует транзакции чтения/записи, которые доходят до периферии и взаимодействуют с ее регистрами. В случае PCIe области, для которых резервируются адреса для MMIO-операций, называются BAR, а сами диапазоны можно увидеть в приведенных ранее примерах команды sudo lspci -vvd 10ee:7024 в строках, начинающихся со слова Region.

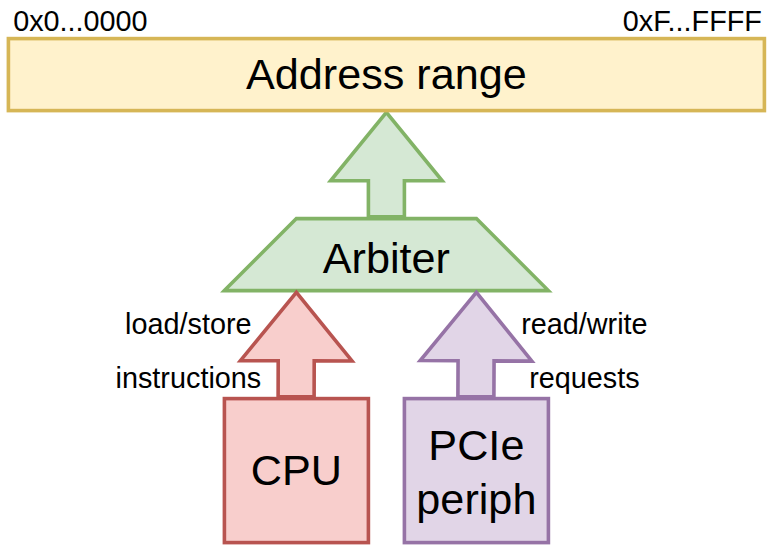

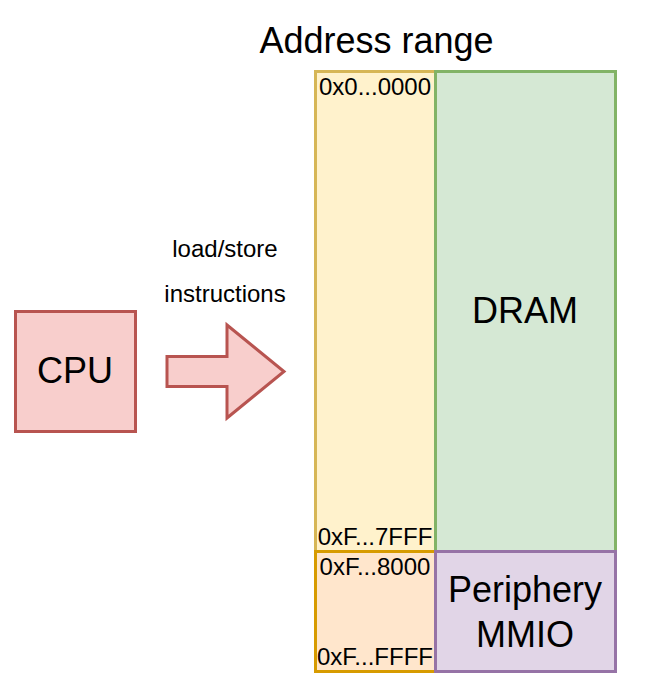

Рисунок 1. Схема работы MMIO
DMA - это механизм высокоскоростной передачи данных, в котором периферия читает/записывает данные напрямую в память (в общем случае), минуя процессор. Без DMA процессор исполнял бы инструкцию для каждого читаемого/записываемого слова, что отнимало бы огромное количество процессорного времени и в разы замедляло бы передачу данных, особенно для чтения. С DMA периферия может читать/писать в память в "потоковом" режиме, что позволяет добиваться гигабитных скоростей и ограничивает торможение процессора. В случае PCIe периферия исполняет DMA методом bus-mastering, то есть любое PCIe-устройство может стать мастер-девайсом как CPU и сам генерировать транзакции чтения/записи по адресам общей адресной шины. Мастером в конкретный момент времени может быть только одно устройство, поэтому существует арбитр, который ответственен за выбор мастер-девайса в конкретный момент времени.
Рисунок 2. Схема работы DMA
Используя MMIO и DMA, можно спроектировать устройство, которое читает/пишет данные через DMA исключительно по командам процессора. Общий цикл можно описать следующим образом:
- Создается необходимое количества DMA-буферов необходимых размеров в памяти;
- Производится запись информации о DMA-задаче в MMIO-регистры периферии (тип операции (чтение/запись), стартовый адрес, количество байт и т. д.);
- Согласно полученным данным периферия создает задачу для внутреннего DMA-контроллера;
- Происходит чтение/запись напрямую в память (собственно DMA);
- По завершении выполнения DMA-задачи DMA-контроллер генерирует прерывание;
- ISR (Interrupt Service Routine) очищает прерывание записью в отведенный для этого MMIO-регистр. Цикл завершен.
С полученными знаниями об MMIO и DMA, можно приступить к пошаговому туториалу по разработке DMA-контроллера на ПЛИС.
Пошаговый процесс разработки проекта¶
Процесс разработки можно разделить на 3 части:
- Интеграция IP-ядра 7 Series FPGAs Integrated Block for PCI Express (UG477), которое позволяет абстрагироваться от PHY (GTX трансиверов) и Data Link (кредитный flow control), давая работать с уровнем транзакций (PCIe TLP);

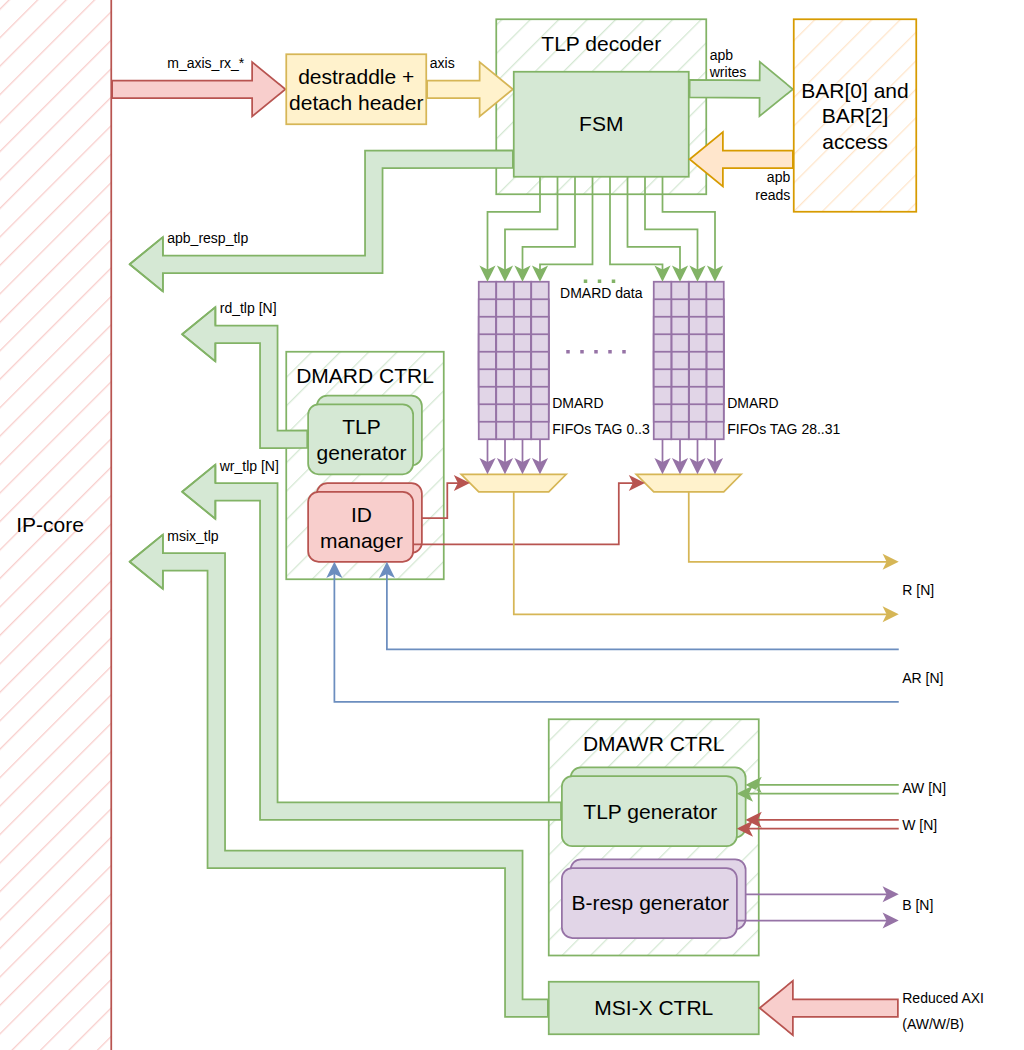

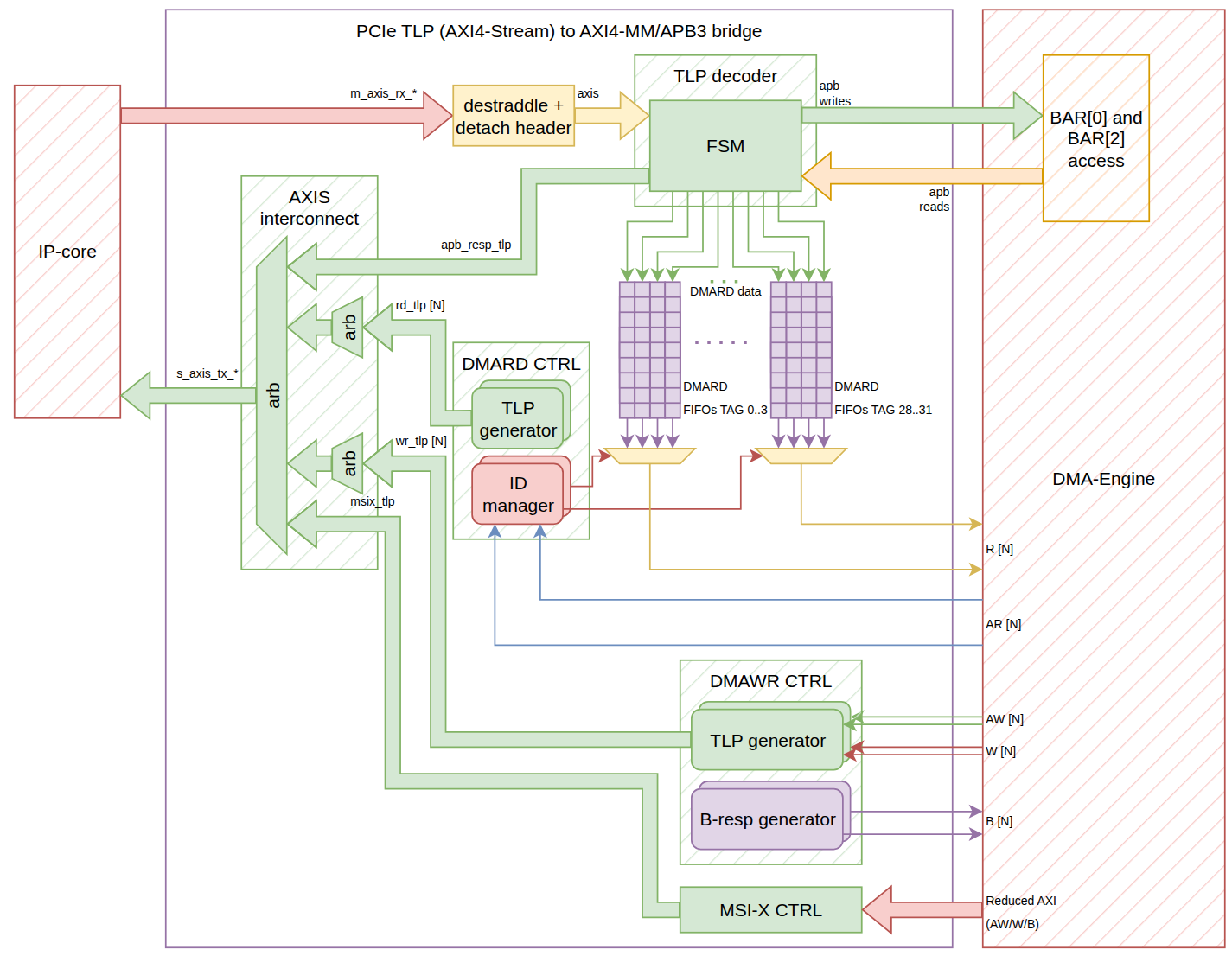

- Разработка моста (bridge), который преобразует TLP для MMIO-операций в APB-транзакции внутри ПЛИС для доступа к регистрам устройства, а TLP для DMA в AXI4-транзакции, на котором основан разработанный DMA-Engine;
- Разработка DMA-Engine (будет в части 2).
Интеграция IP-ядра¶
Используется ядро 7 Series FPGAs Integrated Block for PCI Express (UG477), которое является оберткой для трансиверов, к площадкам которого выводятся контакты PCIe разъема. Он реализовывает карту памяти PCIe-устройства, кредиты Flow Control и прочие детали стандарта. Интеграция этого IP-ядра будет разделена на 2 части:
- Создание инстанса IP-ядра;
- Подключение сигналов к IP-ядру.
Создание инстанса IP-ядра¶
На следующих картинах будут указаны параметры, которые были изменены при создании инстанса IP-ядра для этого проекта. Подробное описание всех параметров есть в документации UG477.

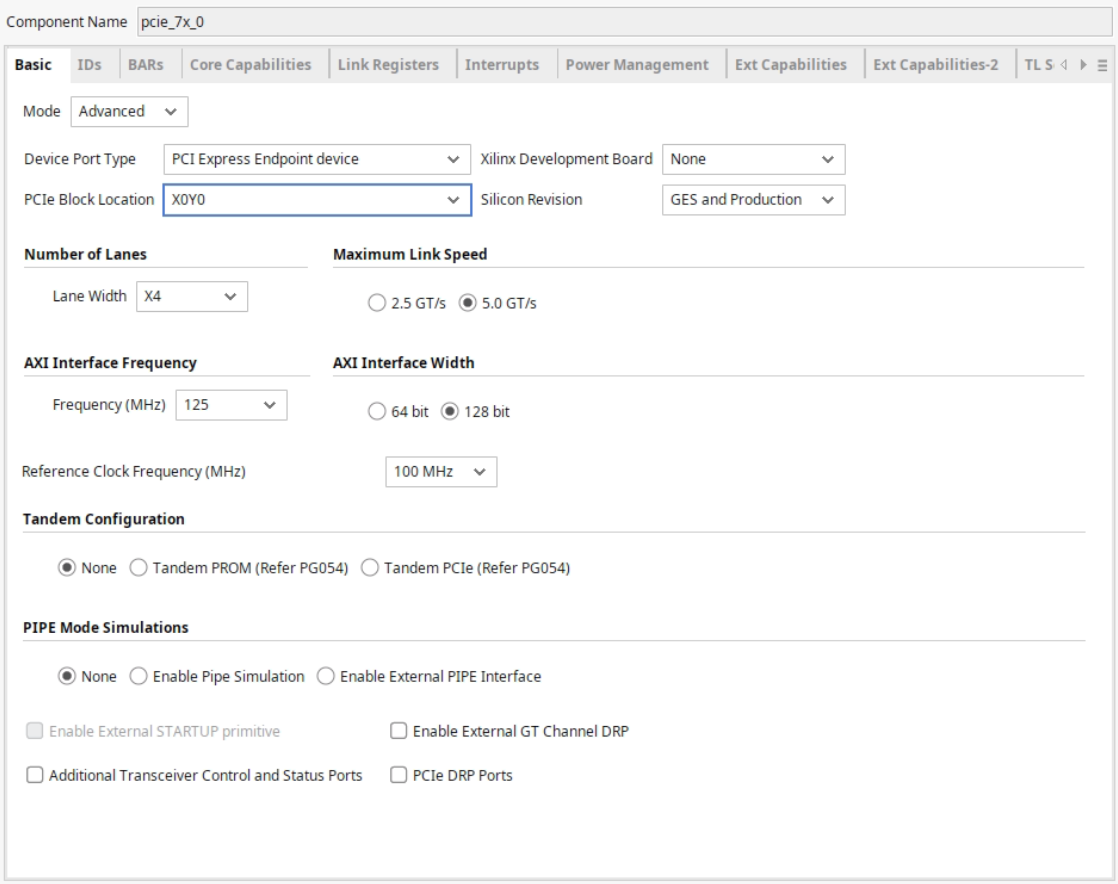

Рисунок 3. Базовые параметры IP-ядра
Базовые параметры позволяют выбрать тип девайса (Root Port или Endpoint), используемые трансиверы, конфигурацию PCIe, ширина и частота канала, через который передаются TLP в логику ПЛИС, референсный клок и прочие опции. Конфигурация для данного проекта: - Device Port Type: Endpoint - данный проект реализует конечное устройство в сети PCIe; - Lane Width и Maximum Link Speed: 4x и 5.0 GT/s реализуют соединение PCIe 2.0 x4; - AXI Freq и AXI Interface Width: 125 MHz и 128 bit - TLP, передаваемые и принимаемые по AXI4-Stream транспортируются 128-битными словами на 125 МГц. Альтернативный вариант - 250 MHz и 64 bit, но на 250 MHz трудно сводить дизайн по таймингам.

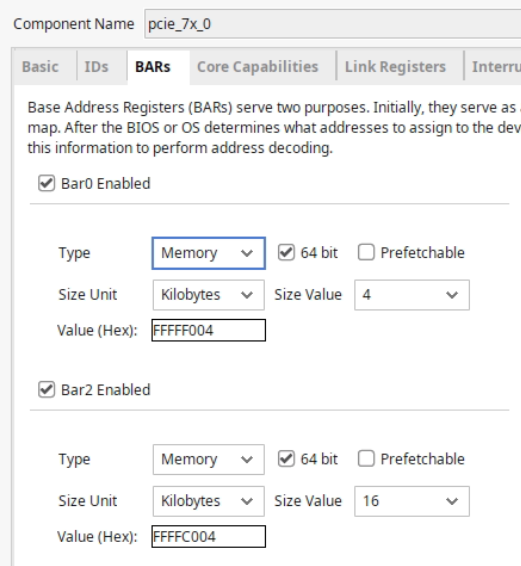

Рисунок 4. Конфигурация BAR
BAR - это MMIO-диапазоны, которые были описаны в принципе взаимодействия ПК и PCIe-периферии. В данном проекте были активированы BAR[0] размером в 4 КБайт и BAR[2] размером в 16 КБайт. В данных диапазонах расположены следующие регистровые пространства, с помощью которых ПК управляет DMA-Engine-ом: - BAR[0]: MSI-X таблица, имплементирующая MSI-X прерывания; - BAR[2]: CSR (control/status registers) для DMA-Engine - информация об устройстве (self-discovery), статус и снятие прерываний, генерация DMA-задач.

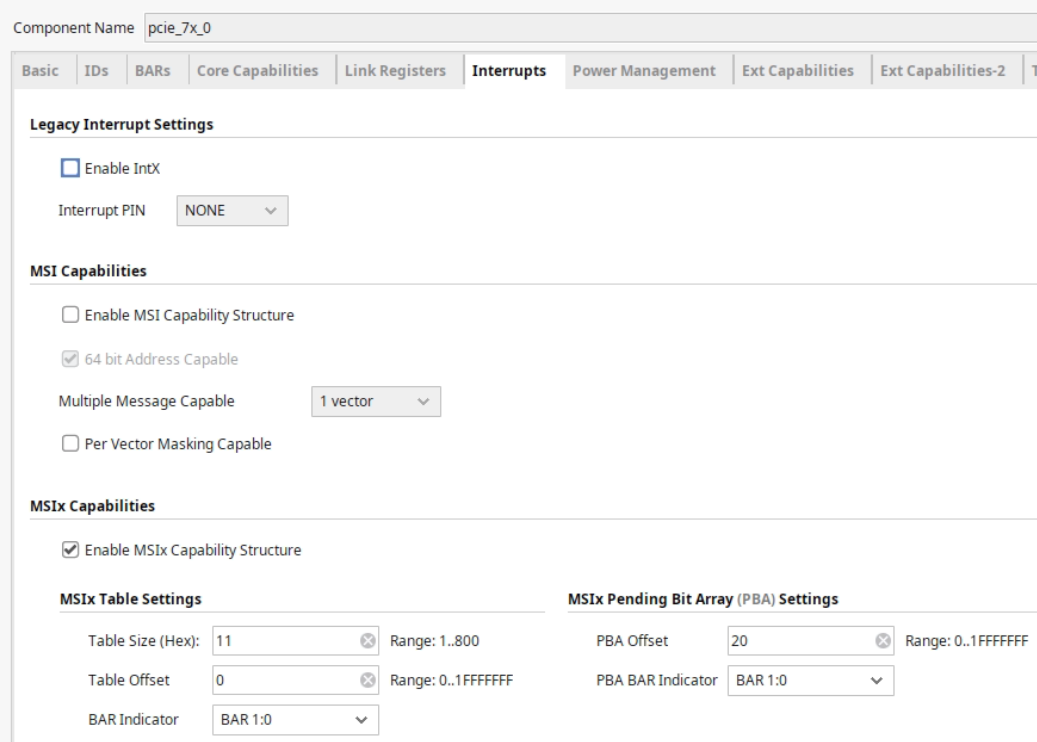

Рисунок 5. Конфигурация прерываний
PCIe не имеет выделенных линий для прерываний, поэтому для генерации прерываний девайс генерирует специальный TLP. Современные PCIe устройства могут поддерживать три типа прерываний: - INTx: старые PCI шины имели 4 выделенные физические линии прерываний на шине (INTA, INTB, INTC, INTD). PCIe не имеет физических линий прерываний, но для сохранения совместимости с программной моделью PCI были стандартизированы специальные Message TLP, при получении которых PCIe система эмулирует поднятие одной из линий INTx; - MSI и MSI-X: современный метод передачи прерываний сообщениями - для генерации прерывания PCIe устройство отправляет обычный Memory Write TLP по заранее определенному адресу с заранее определенными данными (обычно по данному адресу находится декодер MSI, например, IMSIC для RISC-V, который по полученному сообщению поднимает нужное прерывание в процессоре). MSI и MSI-X отличаются друг от друга по максимальному количеству прерываний на каждое устройство и по гибкости настройки.
В данном проекте был выбран MSI-X с возможностью выделить 17 прерываний (8 для DMA-прерываний, 8 для прочих, которые подключаются через специальный порт DMA-Engine, оставшийся - reserved). PBA не используется, поэтому единственное, что надо было сделать - это сместить его на адрес (0x20), который не пересекается с диапазоном MSI-X таблицы (0x00..0x11).

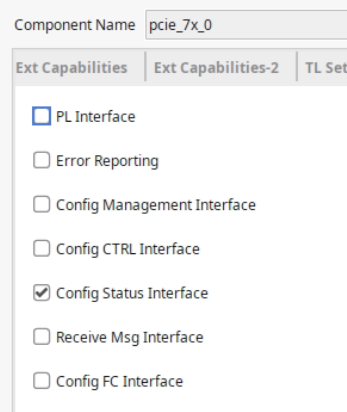

Рисунок 6. Прочая конфигурация
Данные настройки позволяют вывести в порты IP-ядра различные наборы сигналов для диагностики, link-реконфигурации и прочего. Единственный набор, который используется в данном проекте - это Config Status Interface, поскольку он содержит сигналы cfg_bus_number[7:0], cfg_device_number[4:0], cfg_function_number[2:0], необходимые для формирования исходящих TLP.
С этими настройками IP-ядро было сгенерировано. Итоговый инстанс модуля имеет следующий (используемый) портлист:
pcie_7x_0 u_pcie_7x_0 (
.pci_exp_txp (), // Output [3:0] : Исходящие PCIe диффпары (позитив)
.pci_exp_txn (), // Output [3:0] : Исходящие PCIe диффпары (негатив)
.pci_exp_rxp (), // Input [3:0] : Входящие PCIe диффпары (позитив)
.pci_exp_rxn (), // Input [3:0] : Входящие PCIe диффпары (негатив)
.user_clk_out (), // Output : Частота для пользовательской логики на ПЛИС
.user_reset_out (), // Output : Сброс для пользовательской логики на ПЛИС
.s_axis_tx_tready (), // Output : \
.s_axis_tx_tdata (), // Input [127:0]: |
.s_axis_tx_tkeep (), // Input [15:0] : | => AXI4-Stream для исходящих TLP
.s_axis_tx_tlast (), // Input : |
.s_axis_tx_tvalid (), // Input : |
.s_axis_tx_tuser (), // Input [3:0] : /
.m_axis_rx_tdata (), // Output [127:0]: \
.m_axis_rx_tkeep (), // Output [15:0] : |
.m_axis_rx_tlast (), // Output : | => AXI4-Stream для входящих TLP
.m_axis_rx_tvalid (), // Output : |
.m_axis_rx_tready (), // Input : |
.m_axis_rx_tuser (), // Output [21:0] : /
.sys_clk (), // Input : Порт для референсного клока PCIe
.sys_rst_n (), // Input : Сброс PCIe (PERST)
.cfg_bus_number (), // Output [7:0] : Для девайса 04:00.0 (мой пример) это 04
.cfg_device_number (), // Output [4:0] : Для девайса 04:00.0 (мой пример) это 00
.cfg_function_number (), // Output [2:0] : Для девайса 04:00.0 (мой пример) это 0
.cfg_interrupt (), // Input : \
.cfg_interrupt_assert (), // Input : |
.cfg_interrupt_di (), // Input [7:0] : | => Используется для INTx и MSI (не применяется в проекте)
.cfg_interrupt_stat (), // Input : |
.cfg_pciecap_interrupt_msgnum (), // Input [4:0] : /
.pipe_txoutclk_out (), // Output : \
.pipe_pclk_sel_out (), // Output [3:0] : |
.pipe_pclk_in (), // Input : |
.pipe_rxusrclk_in (), // Input : |
.pipe_rxoutclk_in (), // Input [3:0] : |
.pipe_dclk_in (), // Input : | => Тактование GTX-трансиверов
.pipe_userclk1_in (), // Input : |
.pipe_userclk2_in (), // Input : |
.pipe_oobclk_in (), // Input : |
.pipe_mmcm_lock_in (), // Input : |
.pipe_mmcm_rst_n () // Input : /
);
output-сигналы не выведены.
Подключение сигналов к IP-ядру¶
В используемой конфигурации IP-ядра трансиверы тактуются следующим образом:

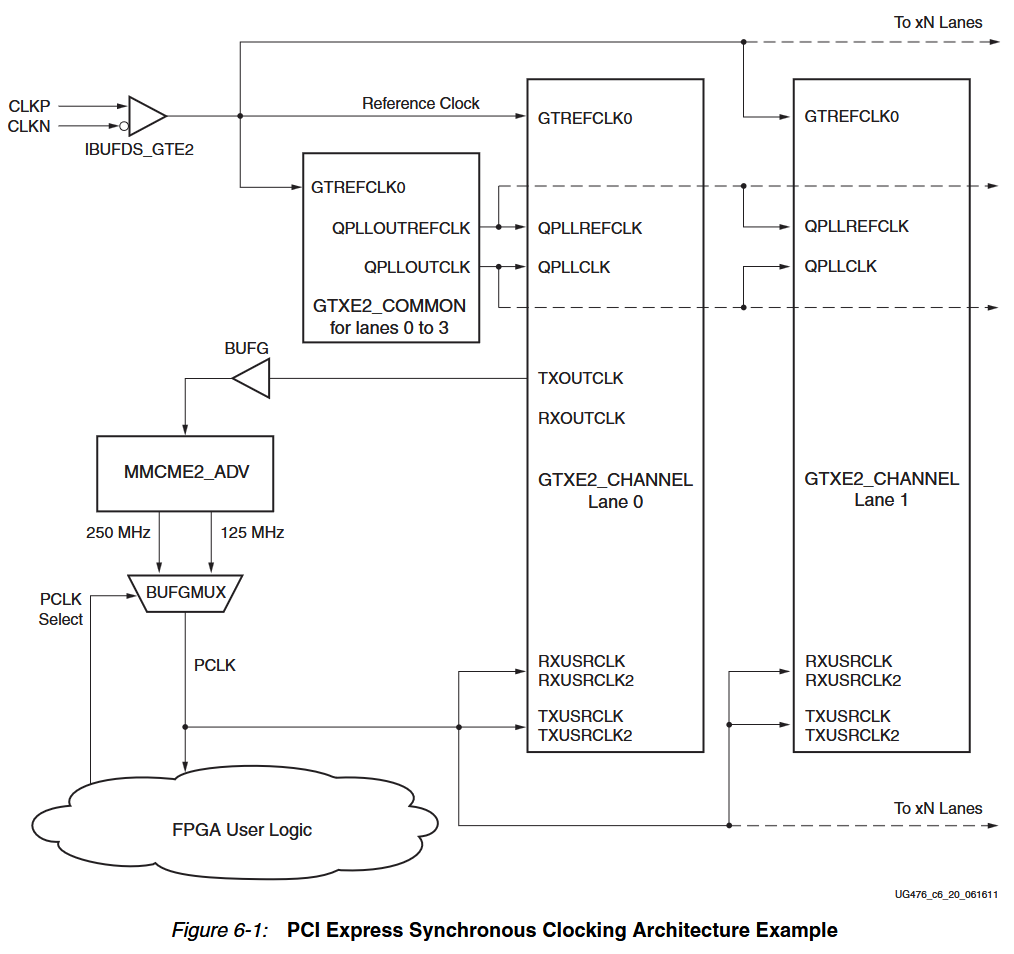

Рисунок 7. Тактование трансиверов, используемых в IP-ядре (UG476)
Прием PCIe-референсного клока (100 МГц) и PERST со входных портов и передача в IP-ядро (трансиверов):
module kdma_toplevel (
input logic clk_in_p ,
input logic clk_in_n ,
input logic sys_rst_n ,
...
);
...
logic clk;
...
IBUFDS_GTE2 refclk_ibuf (.O(clk), .ODIV2(), .I(clk_in_p), .CEB(1'b0), .IB(clk_in_n));
...
pcie_7x_0 u_pcie_7x_0 (
...
.sys_clk (clk ),
.sys_rst_n (sys_rst_n),
...
);
IBUFDS_GTE2 - это буфер для площадки референсного клока трансиверов, через выход которого клок передается в соотвествующие входные порты трансиверов.
input logic sys_rst_n подключается через простую I/O площадку, которую Vivado автоматически проводит через
В текущей конфигурации IP-ядра QPLL (GTXE2_COMMON) генерируется автоматически внутри кода IP-ядра, поэтому его разводить в топлевеле не нужно было.
Note
В процессе написания статьи узнал, что если бы я убрал галочку Include Shared Logic (Clocking) in example design во вкладке Shared Logic, то все, что описано далее, можно было бы пропустить, ибо это было бы сделано внутри IP-корки и не выводилось бы наружу. Например, галочка Include Shared Logic (GT_COMMON) in example design не стоит, поэтому QPLL-и генерируются автоматически в IP-корке, поэтому такие дела. Почти весь следующий код был взят с Example Design с минимально нужным уровнем понимания происходящего.
Далее описано создание Parallel Clock для трансиверов и клоков, отвечающих за создание user_clk_out:
logic [3:0] pclk_sel_big_1, pclk_sel_big_2, pclk_sel_big_3;
logic pclk_sel;
logic mmcm_clk_buf;
logic txoutclk_out;
logic mmcm_lock;
logic mmcm_fb ;
logic clk_125mhz, muxout ;
logic clk_250mhz ;
logic userclk1, userclk1_buf;
logic userclk2, userclk2_buf;
logic oobclk ;
logic dclk;
logic mmcm_rst_n;
assign mmcm_rst_n = '1;
// 2FF-синхронизатор для сигнала выбора [rx/tx]usrclk_in ([RX/TX]USRCLK) клока
always_ff @(posedge muxout or negedge mmcm_rst_n) begin : blockName
if (!mmcm_rst_n) begin
pclk_sel_big_3 <= '0;
pclk_sel_big_2 <= '0;
pclk_sel <= '0;
end
else begin
pclk_sel_big_2 <= pclk_sel_big_1;
pclk_sel_big_3 <= pclk_sel_big_2;
if (&pclk_sel_big_3) begin
pclk_sel <= '1;
end
else if (&(~pclk_sel_big_3)) begin
pclk_sel <= '0;
end
else begin
pclk_sel <= '1;
end
end
end
/*
txoutclk_out (TXOUTCLK) - источник Parallel Clock согласно схеме тактования выше,
выводится на глобальные линии для клоков через буфер BUFG
*/
BUFG mmcm_in_buf
(
//---------- Input ---------------------------------
.I (txoutclk_out),
//---------- Output --------------------------------
.O (mmcm_clk_buf)
);
// Основной PLL для генерации Parallel Clock и прочих
MMCME2_ADV #
(
.BANDWIDTH ("OPTIMIZED"),
.CLKOUT4_CASCADE ("FALSE"),
.COMPENSATION ("ZHOLD"),
.STARTUP_WAIT ("FALSE"),
.DIVCLK_DIVIDE (1),
.CLKFBOUT_MULT_F (10), // Входящий клок умножается до 1 ГГц
.CLKFBOUT_PHASE (0.000),
.CLKFBOUT_USE_FINE_PS ("FALSE"),
.CLKOUT0_DIVIDE_F (8), // Получаем клок 125 МГц для [rx/tx]usrclk_in
.CLKOUT0_PHASE (0.000),
.CLKOUT0_DUTY_CYCLE (0.500),
.CLKOUT0_USE_FINE_PS ("FALSE"),
.CLKOUT1_DIVIDE (4), // Получаем клок 250 МГц для [rx/tx]usrclk_in
.CLKOUT1_PHASE (0.000),
.CLKOUT1_DUTY_CYCLE (0.500),
.CLKOUT1_USE_FINE_PS ("FALSE"),
.CLKOUT2_DIVIDE (4), // Получаем клок 250 МГц для usrclk1 (взято с примера)
.CLKOUT2_PHASE (0.000),
.CLKOUT2_DUTY_CYCLE (0.500),
.CLKOUT2_USE_FINE_PS ("FALSE"),
.CLKOUT3_DIVIDE (8), // Получаем клок 125 МГц для usrclk2 (взято с примера, видимо источник user_clk_out)
.CLKOUT3_PHASE (0.000),
.CLKOUT3_DUTY_CYCLE (0.500),
.CLKOUT3_USE_FINE_PS ("FALSE"),
.CLKOUT4_DIVIDE (20),
.CLKOUT4_PHASE (0.000),
.CLKOUT4_DUTY_CYCLE (0.500),
.CLKOUT4_USE_FINE_PS ("FALSE"),
.CLKIN1_PERIOD (10), // Указываем, что частота входящего клока 100 МГц
.REF_JITTER1 (0.010)
) mmcm_i (
.CLKIN1 (mmcm_clk_buf),
.CLKIN2 (1'd0),
.CLKINSEL (1'd1),
.CLKFBIN (mmcm_fb),
.RST (1'd0),
.PWRDWN (1'd0),
//---------- Output ------------------------------------
.CLKFBOUT (mmcm_fb),
.CLKOUT0 (clk_125mhz),
.CLKOUT1 (clk_250mhz),
.CLKOUT2 (userclk1),
.CLKOUT3 (userclk2),
.CLKOUT4 (oobclk),
.CLKOUT5 (),
.CLKOUT6 (),
.LOCKED (mmcm_lock)
);
/*
Клоковый мультиплексор для [rx/tx]usrclk_in согласно схеме тактования выше,
сигнал выбора предоставлен самим IP-ядром
*/
BUFGCTRL pclk_i1
(
//---------- Input ---------------------------------
.CE0 (1'd1),
.CE1 (1'd1),
.I0 (clk_125mhz),
.I1 (clk_250mhz),
.IGNORE0 (1'd0),
.IGNORE1 (1'd0),
.S0 (~pclk_sel),
.S1 ( pclk_sel),
//---------- Output --------------------------------
.O (muxout)
);
// Вывод всех остальных полученных клоков на глобальные линии через BUFG
BUFG usr1 (.O(userclk1_buf), .I(userclk1));
BUFG usr2 (.O(userclk2_buf), .I(userclk2));
BUFG dclkbuf (.O(dclk), .I(clk_125mhz));
pcie_7x_0 u_pcie_7x_0 (
...
.pipe_txoutclk_out (txoutclk_out ),
.pipe_pclk_sel_out (pclk_sel_big_1),
.pipe_pclk_in (muxout ),
.pipe_rxusrclk_in (muxout ),
.pipe_rxoutclk_in ('0 ),
.pipe_dclk_in (dclk ),
.pipe_userclk1_in (userclk1_buf ),
.pipe_userclk2_in (userclk2_buf ),
.pipe_oobclk_in (muxout ),
.pipe_mmcm_lock_in (mmcm_lock ),
.pipe_mmcm_rst_n (mmcm_rst_n )
);
Далее идет описание подключение линий данных к IP-ядру.
Подключение RX и TX пинов PCIe к IP-ядру:
module kdma_toplevel (
...
output logic pci_exp_tx0_p,
output logic pci_exp_tx0_n,
output logic pci_exp_tx1_p,
output logic pci_exp_tx1_n,
output logic pci_exp_tx2_p,
output logic pci_exp_tx2_n,
output logic pci_exp_tx3_p,
output logic pci_exp_tx3_n,
input logic pci_exp_rx0_p,
input logic pci_exp_rx0_n,
input logic pci_exp_rx1_p,
input logic pci_exp_rx1_n,
input logic pci_exp_rx2_p,
input logic pci_exp_rx2_n,
input logic pci_exp_rx3_p,
input logic pci_exp_rx3_n
);
...
logic [3:0] pci_exp_txp;
logic [3:0] pci_exp_txn;
logic [3:0] pci_exp_rxp;
logic [3:0] pci_exp_rxn;
assign pci_exp_txp = {pci_exp_tx3_p, pci_exp_tx2_p, pci_exp_tx1_p, pci_exp_tx0_p};
assign pci_exp_txn = {pci_exp_tx3_n, pci_exp_tx2_n, pci_exp_tx1_n, pci_exp_tx0_n};
assign pci_exp_rxp = {pci_exp_rx3_p, pci_exp_rx2_p, pci_exp_rx1_p, pci_exp_rx0_p};
assign pci_exp_rxn = {pci_exp_rx3_n, pci_exp_rx2_n, pci_exp_rx1_n, pci_exp_rx0_n};
...
pcie_7x_0 u_pcie_7x_0 (
.pci_exp_txp (pci_exp_txp) ,
.pci_exp_txn (pci_exp_txn) ,
.pci_exp_rxp (pci_exp_rxp) ,
.pci_exp_rxn (pci_exp_rxn) ,
...
);
Вывод пользовательских сигналов клока и сброса, cfg_[bus/device/function]_number и интерфейсов AXI4-Stream для их дальнейшего подключения к мосту + DMA-Engine:
logic user_clk_out ;
logic user_reset_out ;
logic user_resetn_out ;
logic s_axis_tx_tready;
logic [127 : 0] s_axis_tx_tdata ;
logic [ 15 : 0] s_axis_tx_tkeep ;
logic s_axis_tx_tlast ;
logic s_axis_tx_tvalid;
logic [127 : 0] m_axis_rx_tdata ;
logic [15 : 0] m_axis_rx_tkeep ;
logic m_axis_rx_tlast ;
logic m_axis_rx_tvalid;
logic m_axis_rx_tready;
logic [21 : 0] m_axis_rx_tuser ;
logic [4:0] m_axis_sof ;
logic [4:0] m_axis_eof ;
logic [4:0] m_axis_bar_hit;
assign user_resetn_out = ~user_reset_out; // Инверсия позитивного сброса
assign m_axis_sof = m_axis_rx_tuser[14:10];
assign m_axis_eof = m_axis_rx_tuser[21:17];
assign m_axis_bar_hit = m_axis_rx_tuser[9:2];
logic [7:0] cfg_bus_number ;
logic [4:0] cfg_device_number ;
logic [2:0] cfg_function_number;
pcie_7x_0 u_pcie_7x_0 (
...
.user_clk_out (user_clk_out ),
.user_reset_out (user_reset_out ), // Этот сброс - позитивный
.s_axis_tx_tready (s_axis_tx_tready ),
.s_axis_tx_tdata (s_axis_tx_tdata ),
.s_axis_tx_tkeep (s_axis_tx_tkeep ),
.s_axis_tx_tlast (s_axis_tx_tlast ),
.s_axis_tx_tvalid (s_axis_tx_tvalid ),
.s_axis_tx_tuser ('0 ), // Не используется
.m_axis_rx_tdata (m_axis_rx_tdata ),
.m_axis_rx_tkeep (m_axis_rx_tkeep ),
.m_axis_rx_tlast (m_axis_rx_tlast ),
.m_axis_rx_tvalid (m_axis_rx_tvalid ),
.m_axis_rx_tready (m_axis_rx_tready ),
.m_axis_rx_tuser (m_axis_rx_tuser ),
...
.cfg_bus_number (cfg_bus_number ),
.cfg_device_number (cfg_device_number ),
.cfg_function_number (cfg_function_number),
.cfg_interrupt ('0 ),
.cfg_interrupt_assert ('0 ),
.cfg_interrupt_di ('0 ),
.cfg_interrupt_stat ('0 ),
.cfg_pciecap_interrupt_msgnum ('0 ),
...
);
user_clk_out тактует мост + DMA-Engine, а инвертированный user_reset_out является внешним (системным) ресетом для моста + DMA-Engine;
- cfg_* сигналы были описаны выше;
- s_axis_tx_* является стандартным AXI4-Stream, в котором s_axis_tx_tuser позволяет отправлять следующие сигналы:
- s_axis_tx_tuser[3] (t_src_dsc) - досрочное прерывание транзакции (не используется);
- s_axis_tx_tuser[2] (tx_str) - потоковая передача данных без прерываний, т. е. на протяжении текущего TLP s_axis_tx_tvalid всегда 1 (не используется);
- s_axis_tx_tuser[1] (tx_err_fwd) - текущий TLP "отравлен" ошибкой (не используется);
- s_axis_tx_tuser[0] (tx_ecrc_gen) - сгенерировать ECRC и добавить его в конец TLP (не используется);
- m_axis_rx_* является AXI4-Stream, однако в конфигурации с шириной слова 128-бит, как в этом проекте, для сигнализации начала/конца TLP используется не m_axis_rx_tlast, а некоторые слайсы m_axis_rx_tuser m_axis_rx_tuser позволяет отправлять следующие сигналы:
- m_axis_rx_tuser[14:10] (rx_is_sof[4:0]) - rx_is_sof[4] == 1 когда начался новый TLP. rx_is_sof[3:0] сигнализирует байт, с которого начался TLP;
- m_axis_rx_tuser[21:17] (rx_is_eof[4:0]) - rx_is_eof[4] == 1 когда TLP закончился. rx_is_eof[3:0] сигнализирует байт, на котором закончился TLP;
- m_axis_rx_tuser[9:2] (rx_bar_hit[7:0]) - если целевой адрес входящего TLP попадает в какие-то из диапазонов BAR, то соответствующие биты становится 1:
- rx_bar_hit[0] - BAR0;
- rx_bar_hit[1] - BAR1;
- rx_bar_hit[2] - BAR2;
- rx_bar_hit[3] - BAR3;
- rx_bar_hit[4] - BAR4;
- rx_bar_hit[5] - BAR5;
- rx_bar_hit[6] - Expansion ROM Address;
- m_axis_rx_tuser[1] (rx_err_fwd) - входящий TLP помечен источником как "отравленный" ошибкой (игнорируется);
- m_axis_rx_tuser[0] (rx_ecrc_err) - для входящего TLP была обнаружена ошибка на основе расчета ECRC (игнорируется).
Note
Обычно нехорошо игнорировать сигналы ошибок, но это университетский проект, который должен как-нибудь работать, а не проект для бизнеса, который надо протестировать вдоль и поперек. По этим причинам я предположил, что такие ошибки - это астрономически маловероятные события, постучал по дереву и пошел.
Мост PCIe TLP (AXI4-Stream) to AXI4-MM/APB3¶
Планируемый DMA-контроллер имеет отдельный AXI4-master интерфейс для каждого из DMA-каналов, через который совершаются DMA-операции, а также имеет по одному APB3-slave интерфейсу на каждый BAR, через которые производятся доступы ко внутренним регистрам. Мост должен связывать DMA-Engine и IP-ядро таким образом, чтобы DMA-engine беспрепятственно совершал DMA-операции, а хост беспрепятственно обращался к регистрам устройства.

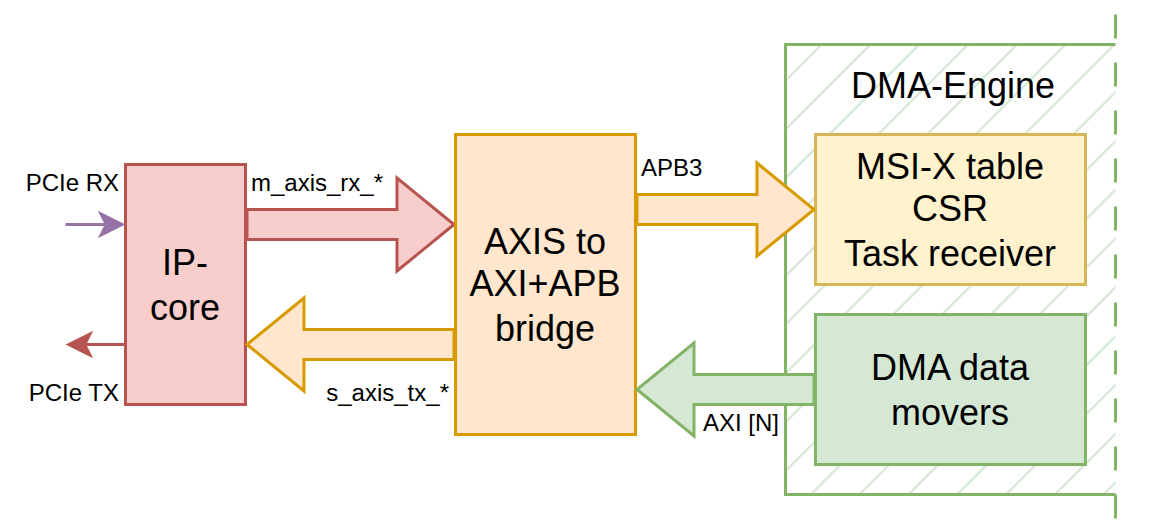

Рисунок 8. Высокоуровневая схема системы (N в AXI [N] - это количество DMA каналов)
Анализ возможных типов PCIe TLP¶
Стандарт PCIe описывает множество типов TLP, однако для поддержания функциональности системы необходима поддержка лишь некоторых из них:
- TLP от хоста в ПЛИС:
- Memory write posted TLP - запись данных в регистр;
- Memory read non-posted TLP - запрос на чтение данных из регистра;
- CPLD (Completion data) TLP - данные, пришедшие в ответ на запрос на чтение, которая была отправлена хосту для выполнения операции DMA-чтения;
- TLP от ПЛИС в хост:
- Memory write posted TLP - запись данных в рамках операции DMA-записи;
- Memory read non-posted TLP - запрос на чтение данных в рамках операции DMA-чтения;
- CPLD (Completion data) TLP - данные, отправленные в ответ на запрос на чтение из регистра;
- CPL (Completion) TLP - пакет с кодом ошибки, который генерируется в следующих случаях:
- Пришел пакет с неопознанным хедером;
- Пришел запрос на чтение по адресу, который пересекает 16-байтовую границу.
Все приведенные типы пакетов имеют хедер одного из следующих трех типов:
-

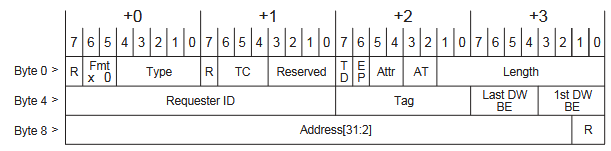

Тип 1 - Memory read/write с 32-битным адресом (3-DW хедер):

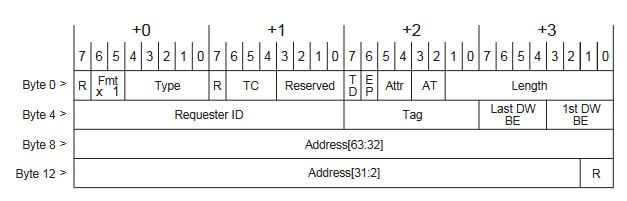

- Тип 2 - Memory read/write с 64-битным адресом (4-DW хедер):

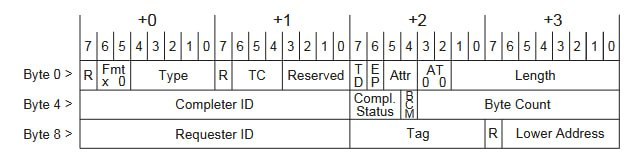

- Тип 3 - CPL/CPLD хедер (3-DW хедер):
Если TLP имеет данные (payload), то они идут DWORD-ами сразу после хедера без пробелов:
3-DW header 4-DW header
----------- -----------
Byte 0 > Header DW0 Header DW0
Byte 4 > Header DW1 Header DW1
Byte 8 > Header DW2 Header DW2
Byte C > Data DW0 Header DW3
Byte 10 > Data DW1 Data DW0
Byte 14 > Data DW2 Data DW1
Byte 18 > Data DW3 Data DW2
Byte 1С > Data DW4 Data DW3
... ... ...
За деталями значения полей в различных типах TLP можно обратиться к спецификации PCIe 2.0 (архив - https://dn760103.eu.archive.org/0/items/os-dev-manuals/pcie%20spec%20rev%202.0.pdf). Для распознавания типа пакета ключевыми являются поля Fmt и Type.
{Fmt, Type} |
Тип пакета |
|---|---|
00 00000 |
RD_32 |
01 00000 |
RD_64 |
10 00000 |
WR_32 |
11 00000 |
WR_64 |
00 01010 |
CPL |
10 01010 |
CPLD |
Глоссарий по важным полям хедера типов 1 и 2:
- Length - это количество записываемых/запрашиваемых для чтения DWORD-ов;
10'h001= 1 DW;10'h002= 2 DW;- ...
10'h3FF= 1023 DW;10'h000= 1024 DW.
- 1st DW BE - это byte-enable для 1-го data DW, Last DW BE - это byte-enable для последнего data DW;
- Можно отправить несколько Memory read без ожидания завершения предыдущих, но поле Tag для каждого из них должно быть уникально. Для Memory write поле Tag игнорируется;
- Для отправляемых от ПЛИС до хоста TLP поле Requester ID должно быть равно
{cfg_bus_number, cfg_device_number, cfg_function_number}.
Глоссарий по важным полям хедера типа 3:
-
Поле Compl. Status:
Compl. Status Значение 000 (STS_SC)Success Completion - Успех 001 (STS_UR)Unsupported Request - входящий TLP данного типа не поддерживается 010 (STS_CRS)Должен генерироваться только IP-ядром 100 (STS_CA)Completer Abort - входящий TLP данного типа поддерживается, но что-то нарушило программную модель устройства (пример - чтение по некорректному адресу) Если статус
STS_SC, то после хедера следуют данные; -
Length - это количество DWORD-ов данных в текущем TLP. Byte Count - количество еще недоставленных байт с учетом данных в текущем TLP:
- На один Memory read может прийти несколько TLP, поэтому есть поле Byte Count. Пример:
Single completion TLP: 3-DW CPLD header > Length = 20, Byte Count = 80; Data DW0 > Data; Data DW1 > Data; Data DW2 > Data; ... Data DW19 > Data; Multiple completion TLPs: 3-DW CPLD header > Length = 5, Byte Count = 80; Data DW0 > Data; Data DW1 > Data; Data DW2 > Data; ... Data DW5 > Data; 3-DW CPLD header > Length = 10, Byte Count = 60; Data DW0 > Data; Data DW1 > Data; Data DW2 > Data; ... Data DW10 > Data; 3-DW CPLD header > Length = 5, Byte Count = 20; Data DW0 > Data; Data DW1 > Data; Data DW2 > Data; ... Data DW5 > Data; - Если статус отличается от
STS_SC, то Length игнорируется, но Byte Count должен показывать количество недоставленных данных, даже если никаких данных не было отправлено;
- На один Memory read может прийти несколько TLP, поэтому есть поле Byte Count. Пример:
- При формировании CPL/CPLD от ПЛИС к хосту поле Completer ID должно быть равно
{cfg_bus_number, cfg_device_number, cfg_function_number}; - При формировании CPL/CPLD от ПЛИС к хосту поле Requester ID должно быть равно значению поля Requester ID того TLP, которое затриггерило формирующийся CPL/CPLD. То же самое для поля Tag.
Нюансы передачи PCIe TLP по AXI4-Stream интерфейсам IP-ядра¶
Разобрав типа PCIe TLP, которые необходимо поддерживать, надо уточнить, как именно эти TLP должны передаваться от и к IP-ядру. Разбор будет проводиться на примере 128-битных слов, используемых в проекте.
Общие особенности:

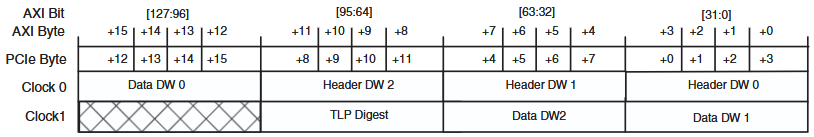

- DWORD-ы внутри 128-битного слова располагаются согласно Big-Endian. Внутри каждого DWORD байты располагаются согласно Little-Endian:
Передача TLP от ПЛИС к хосту по s_axis_tx_*:
- Передача всегда начинается от нулевого байта
s_axis_tx_tdata; - Для последнего слова транзакции выставляется
s_axis_tx_tlast = 1иs_axis_tx_tkeepв соответствии с тем, сколько DWORD-ов осталось передать. Пример:`s_axis_tx_tdata` | H3 H2 H1 H0 | D3 D2 D1 D0 | X X X D4 | `s_axis_tx_tlast` | 0 | 0 | 1 | `s_axis_tx_tkeep` | FFFF | FFFF | 000F |
Передача TLP от хоста в ПЛИС по m_axis_rx_*:
-
Для обозначения начала и конца TLP используются
m_axis_rx_tuser[14:10](rx_is_sof[4:0]) иm_axis_rx_tuser[21:17](rx_is_eof[4:0]). TLP может начаться с 0-го байта (начало) или с 8-го байта (середина). Закончиться может на любом. Примеры:H* - какой-то DWORD хедера; D* - какой-то DWORD данных; Стандартное начало `m_axis_rx_tdata[127:0]` | H3 H2 H1 H0 | D3 D2 D1 D0 | X X X D4 | `rx_is_sof[4:0] ` | 10 | 0X | 0X | `rx_is_eof[4:0] ` | 0X | 0X | 03 | `rx_bar_hit[7:0] ` | TLP0 | TLP0 | TLP0 | Начало посередине `m_axis_rx_tdata[127:0]` | H1 H0 X X | D1 D0 H3 H2 | X D4 D3 D2 | `rx_is_sof[4:0] ` | 18 | 0X | 0X | `rx_is_eof[4:0] ` | 0X | 0X | 1B | `rx_bar_hit[7:0] ` | TLP0 | TLP0 | TLP0 | Конец предыдущего TLP и начало следующего происходит в один такт (straddled) `m_axis_rx_tdata[127:0]` | H3 H2 H1 H0 | H1 H0 D1 D0 | D1 D0 H3 H2 | X D4 D3 D2 | `rx_is_sof[4:0] ` | 10 | 18 | 0X | 0X | `rx_is_eof[4:0] ` | 0X | 17 | 0X | 1B | `rx_bar_hit[7:0] ` | TLP0 | TLP1 | TLP1 | TLP1 | -
Обратите внимание, что для straddled-случая в такт смены TLP
rx_bar_hit[7:0]показывает попадание в BAR для уже нового TLP, хотя 128-битное слово содержит часть старого TLP.
Для удобства дальнейшей расшифровки входящие TLP были преобразованы с помощью модулей rtl/src/pcie_axi_bridge/kdma_pcie_destraddle.sv и rtl/src/pcie_axi_bridge/kdma_pcie_header_detacher.sv:
kdma_pcie_destraddle- избавляет от straddled TLP, пройдя через него все пакеты начинаются с 0 байта;kdma_pcie_header_detacher- отделяет data DWORDS от header DWORDS, так что после него вне зависимости от того, пришел 3-DW хедер или 4-DW хедер, любой TLP начинается чисто с хедера, а все данные начинаются только со следующего слова. TLP с 4-DW хедером в итоге не меняются, а для TLP с 3-DW хедером все данные сдвигаются на 1 DWORD.

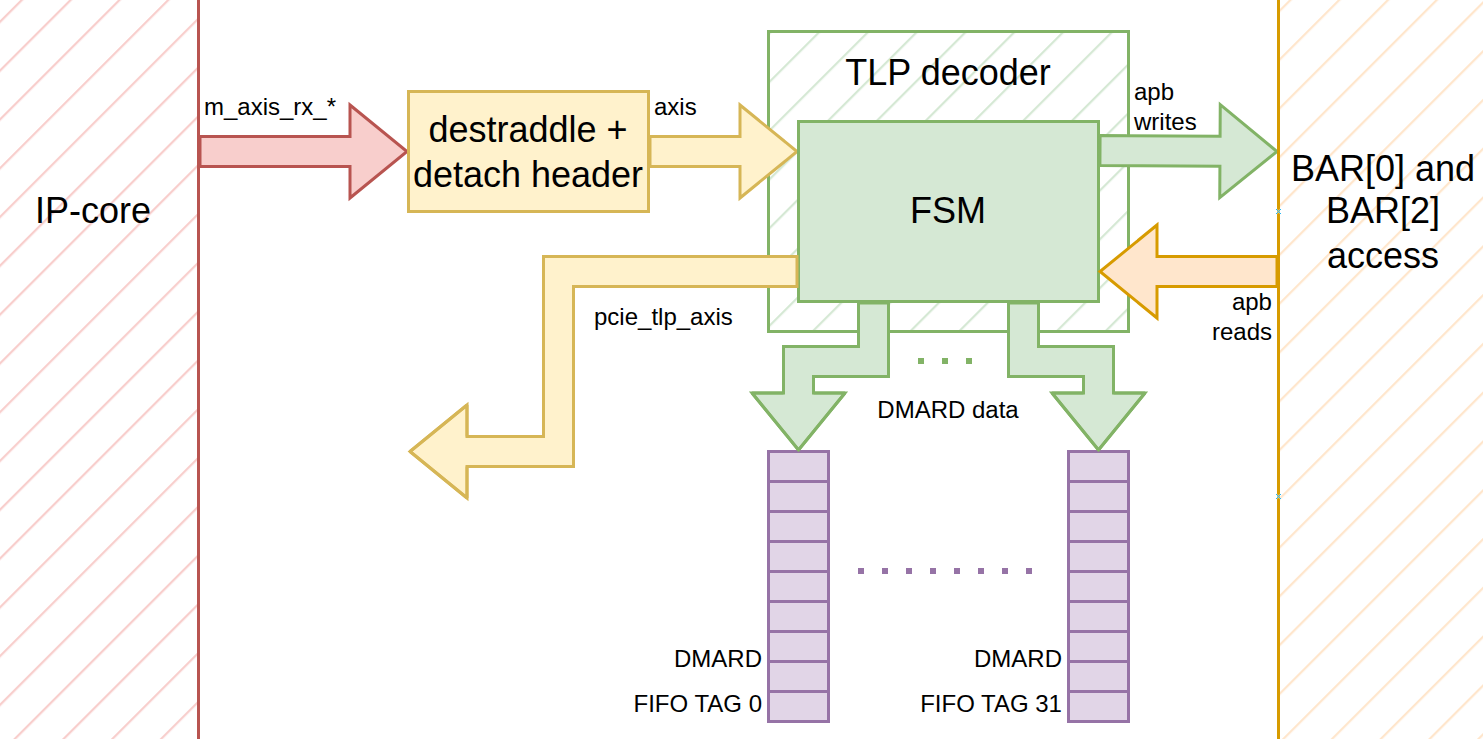

Декодер входящих TLP¶
План действий в зависимости от типа TLP:
- Memory read/write 32/64:
- Если доступ не поддерживается, то генерируется CPL TLP со статусом
Completer Abort(примеры - сочетание длины и адреса пересекает 16 байт, используются BE поля); - Если транзакция поддерживаема, то активируется APB3 PSEL на выбранном из BAR согласно сигналу
bar_hit; - Если транзакция записи, то после успешной APB3-транзакции цикл завершается;
- Если транзакция чтения, то после успешной APB3-транзакции генерируется CPLD TLP, с помощью которого передаются данные операции чтения;
- Для генерации CPL/CPLD пакетов предварительно запоминаются входящие Tag, Requester ID и прочие поля, необходимые для формирования ответа;
- Во время всего цикл обработки данных пакетов
axis_treadyвыставляется в 0, чтобы не волноваться об обработке новых данных.
- Если доступ не поддерживается, то генерируется CPL TLP со статусом
- CPLD:

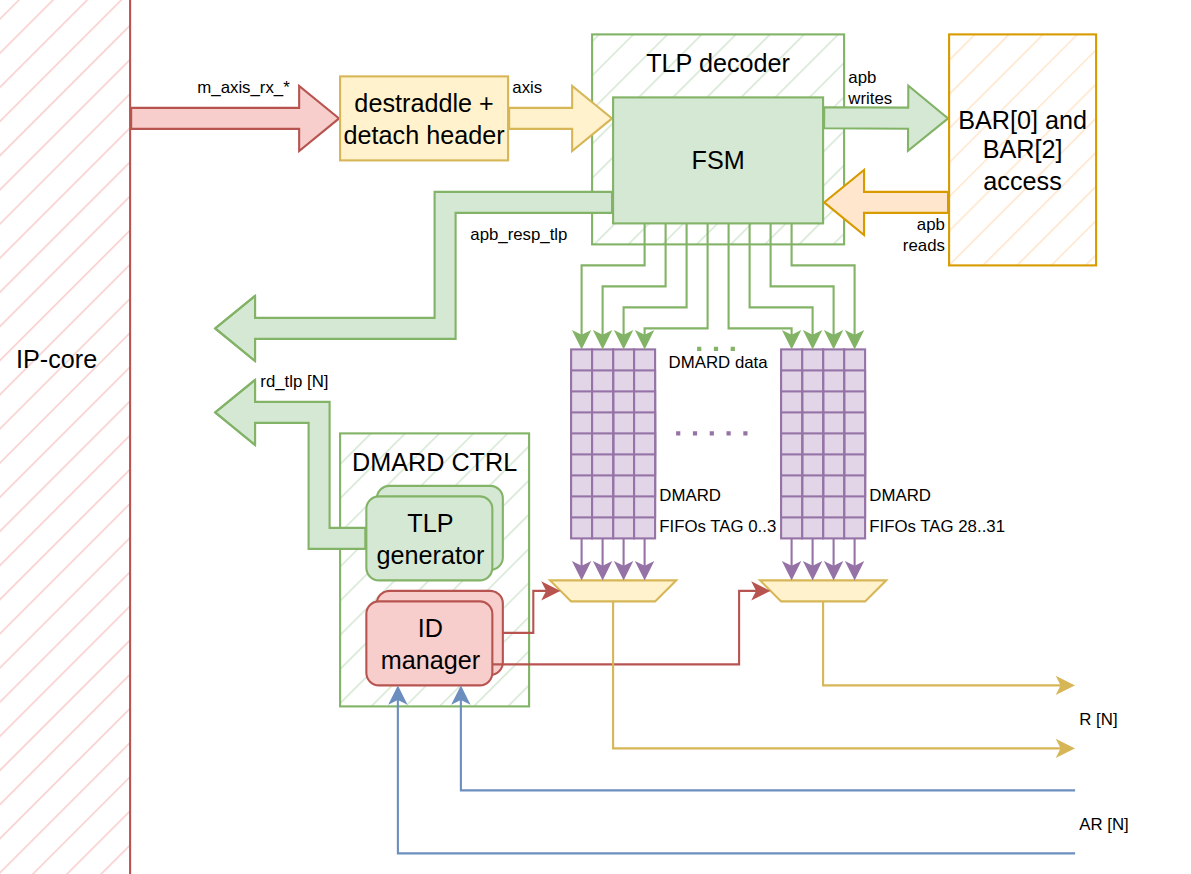

- CPLD приходят в ответ на отправленные запросы чтения в рамках операций DMA-чтения, и в этом есть несколько нюансов:
- Для повышения производительности чтения необходимо ввести поддержку конвейеризации, которая заключается в отправке нескольких запросов на чтение без ожидания завершения предыдущих;
- Ранее было указано, что для каждой новой транзакции чтения их Tag не должен совпадать с теми, которые уже в обработке;
- По правилам транспортировки TLP в PCIe, CPLD-пакеты с разными Tag могут переупорядочиваться;
- Указанные выше нюансы говорят о том, что если планируется отдавать прочитанные данные в DMA-Engine с сохранением упорядоченности, то данные этих TLP нельзя отдавать сразу. Необходимо их перенаправлять в накопительные очереди, каждая из которых соответствует своему Tag, а специальная логика, запоминающая порядок запросов от DMA-Engine и отвечающая за обратное переупорядочивание, будет управлять потоками данных от этих очередей до DMA-Engine;
- Каждый из M каналов DMA-Engine имеет свою независимую конвейеризацию глубиной в N запросов. Таким образом, возможно
N*Mодновременных запросов чтения в обработке, что требуетN*Mуникальных значений Tag, для каждого из которых нужна своя очередь. Для данного проекта (глубина конвейера в 4 запроса и 8 каналов DMA) необходимы 32 накопительные очереди; - FSM следит за содержимым CPLD-хедера входящего TLP, чтобы при записи последнего слова в какой-либо из DMARD пометить его специальным битом, аналогичным по смыслу
tlast;
- CPLD приходят в ответ на отправленные запросы чтения в рамках операций DMA-чтения, и в этом есть несколько нюансов:
Обработчик входящих TLP реализован в виде конечного автомата, с нюансами реализации которого можно ознакомиться в rtl/src/pcie_axi_bridge/kdma_pcie_tlp_decoder.sv.
Рисунок 9. Иллюстрация подключения TLP-декодера с обозначенными потоками данных
Обработчик исходящих запросов на чтение¶
Источником исходящих запросов на чтение является DMA-Engine, а именно - AR-каналы AXI4-MM-интерфейсов. AR-канал передает информацию о начальном адресе и количестве слов, которые необходимо прочитать, что дает информацию для формирования исходящего Memory read TLP. Для каждой отправленной AR-команды DMA-Engine ждет прочитанных данных по R-каналу. Каждый канал использует возможности конвейеризации через arid сигнал - если для запрашиваемого arid в текущий момент нет транзакции в обработке, то запрос будет отправлен сразу, иначе будет ожидание окончания прошлой транзакции с этим arid. Возможные значения arid - 0..(N-1), где N - глубина конвейера.
Модуль rtl/src/pcie_axi_bridge/kdma_dmard_ctrl.sv отдельно управляет AR и R каналами для каждого DMA-канала, отправляя соответствующие Memory read TLP и управляя потоками данных между DMARD FIFO и R-каналами DMA-Engine. Общий принцип работы следующий:
- При получении AR-запроса и успешной его отправке в сторону IP-ядра, модуль помечает использованный arid как занятый, а также записывает его во внутреннюю очередь для запоминания порядка запросов. PCIe Tag формируется из arid следующим образом: Tag = (DMA_CHANNEL_NUMBER << (arid_bit_width)) | arid. Это значит, что хоть разные DMA-каналы и используют одни и те же значения AXI ID, их PCIe Tag-и не пересекаются, поэтому для каждого DMA-канала можно организовать свой конвейер со своим списком занятых ID и своей очередью запросов;
- Параллельно с этим на основе внутренней очереди ID модуль выбирает, из какого DMARD FIFO передавать данные в R-канал DMA-Engine. Если модуль заметил, что прошло последнее слово ожидаемого ID, то элемент очереди ID извлекается, появляется новый ID согласно порядку, и, соответственно, переключается очередь. Эта система позволяет совершать обратное переупорядочивание, и данные в DMA-Engine приходят строго в порядке запросов.
Описанный процесс происходит параллельно для всех DMA-каналов.
Рисунок 10. Иллюстрация подключения DMARD-CTRL с управлением потоками данных очередей
Обработчик исходящих запросов на запись¶
Обработка исходящих транзакций записи идет от DMA-Engine по AXI4-MM запросом по AW-каналу, передачей данных по W-каналу, а в конце DMA-Engine получает ответ по B-каналу. Модуль rtl/src/pcie_axi_bridge/kdma_dmawr_sink.sv отвечает за прием транзакций по AW/W-каналам и за передачу ответа по B-каналу.
- С операциями записи все намного проще, поскольку она не требует переупорядочиваний по ID, так что DMAWR CTRL может в потоковом режиме преобразовывать AXI-транзакции в PCIe Memory Write TLP;
- Стандартные Memory Write TLP являются Posted, то есть после их отправки никакой ответный CPL/CPLD пакет не приходит. В таком случае можно возвращать ответ по
B-каналу сразу после получения и передачи данных поAW/W-каналам.
Описанный процесс происходит параллельно для всех DMA-каналов.
Также был добавлен отдельно AXI-канал для приема MSI-X сообщений (модуль rtl/src/pcie_axi_bridge/kdma_msix_bridge.sv). Теоретически это можно было сделать внутри DMAWR CTRL, но я вынес это в отдельный модуль чтобы не грязнить DMAWR CTRL логикой для WSTRB.
Рисунок 11. Иллюстрация подключения DMAWR-CTRL и MSI-X CTRL
Арбитрация TLP-потоков¶
TLP decoder, DMARD CTRL, DMAWR CTRL и MSI-X CTRL одновременно отдают PCIe TLP по своим каналам, но передавать IP-ядру их необходимо по очереди. Все PCIe TLP потоки передаются согласно портлисту s_axis_tx_* IP-ядра, т. е. они включают в себя сигнал tlast. Можно использовать блокирующие арбитры (rtl/src/lib/hs_wrmhl_arbiter.sv), которые после выбора канала ожидают слова с tlast для перехода на следующий канал, что позволяет организовать непрерывность на уровне отдельных TLP. Установив по арбитру на rd_tlp и wr_tlp, а потом собрав их выходы с arb_resp_tlp и msix_tlp, получается каскадная структура, которая позволяет транспортировать все TLP к IP-ядру. Внедрив эти арбитры, структура всего PCIe TLP (AXI4-Stream) to AXI4-MM/APB3 моста завершается.
Рисунок 11. Сборка AXIS interconnect для организации транспортировки исходящих TLP. N - количество DMA каналов
Что дальше?¶
Во второй части будут описаны строение и принцип работы DMA-контроллера, а также принцип работы драйвера, который для него был написан. Надеюсь, вам понравилась моя первая статья и будете ждать вторую часть!
