Отладочная плата RFSoC ZU27DR Wishcolor

О плате

• Ресурсы производителя: Ref manual
• Мои потуги: Github

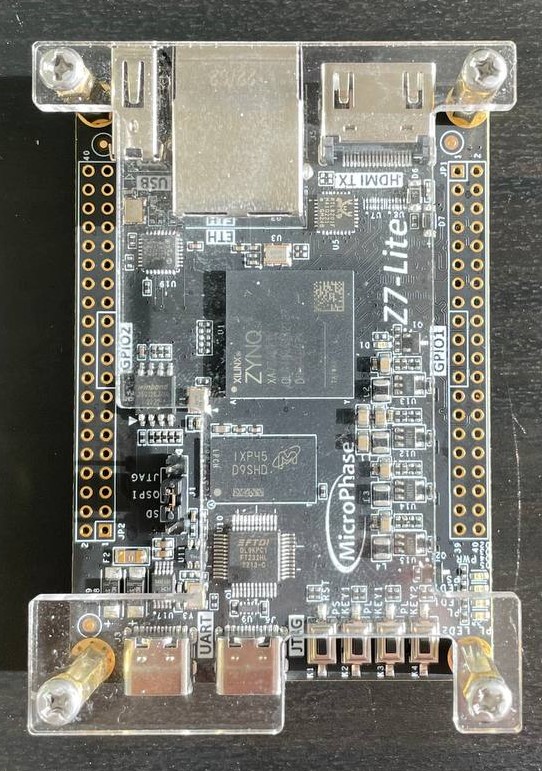

На плате установлен чип xc7z020-1clg400c (PS+PL), у многих продавцов доступна версия с xc7z010-1clg400c. На плате стоит программатор с type-C разъемом. Джампером доступно управление последовательностью загрузки на три опции:

• JTAG
• QSPI
• SD

PS периферия

• USB type-C UART (CH340)
• microSD card slot
• 4Gbit DDR3 MT41J256M16 RE-125
• USB Host 3320C-EZK
• Winbond 16MB QSPI Flash W25Q128JVSIQ
• 1 Key button ( + PS reset button)
• 1 green LED

PL периферия

• JTAG (FT232H)
• HDMI Output
• Ethernet RTL8201F 10/100 с доступными MDC/MDIO
• PL CLK 50 MHz (pin N18)
• 2 Buttons
• 2 green LEDs
• 2 GPIO 2x20 (3.3V)

Так же на выход FPGA_DONE подцеплен зеленый светодиод, а красный свтодиод подцеплен на шины VCC_DDR3 и VCC_3V3

Питание

Плата питается от USB, при этом как от UART так и от отладочного разъема
