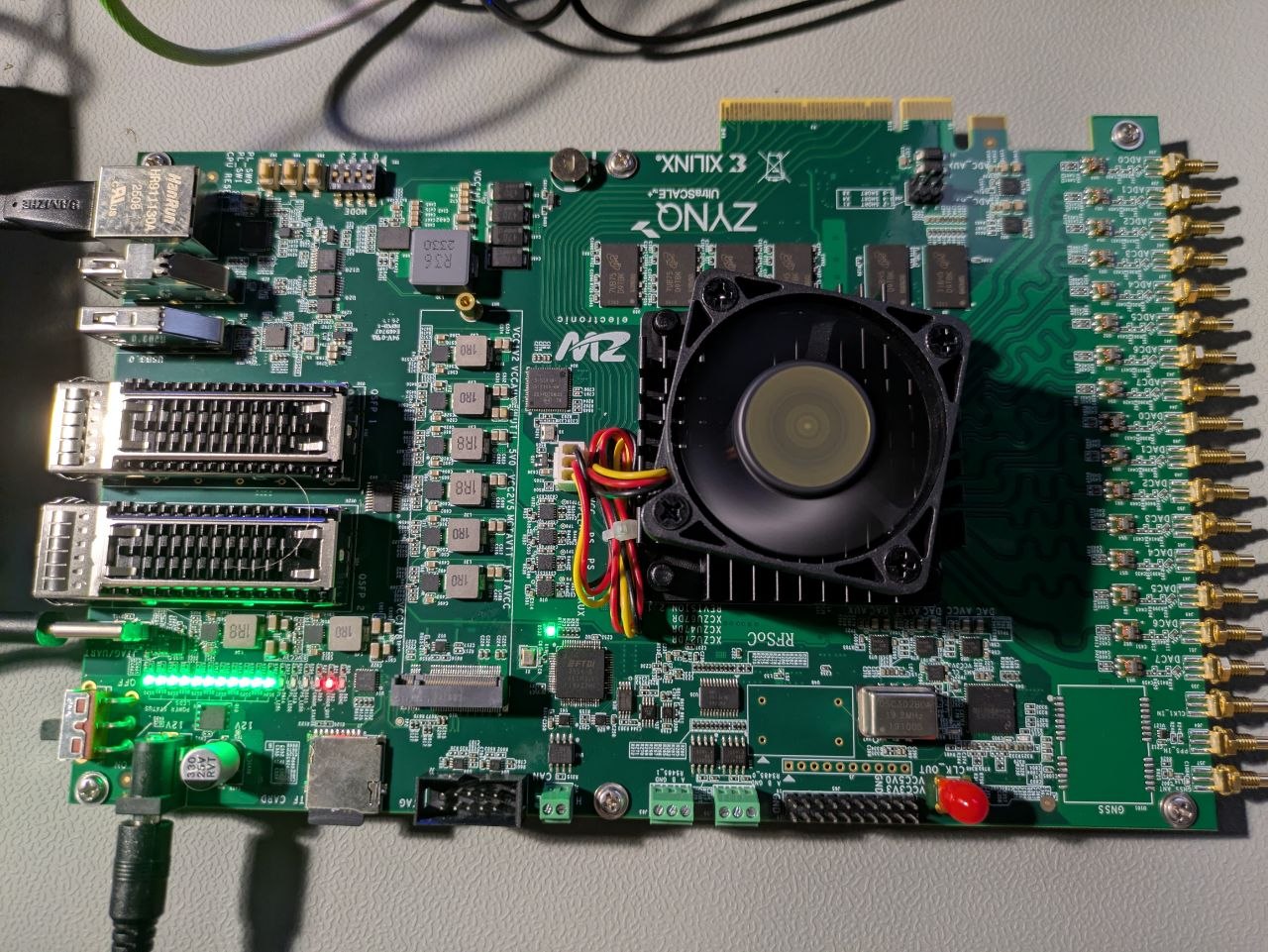

Отладочная плата RFSoC ZU27DR Wishcolor

О плате

• Исходники от продавца: GitVerse
• Ссылка на лот: AliExpres

FPGA на плате - xczu27dr-fsve1156-2-i - это RFSoC, у которого есть масса ресурсов, в частности PS и PL.

PL

• DDR4 (MT40A1G16KD x2)
• QSFP interface
• UART

PS

• DDR4 (MT40A1G16KD-062E:E x4)
• EEPROM
• PCIe
• USB 3.0
• DP
• Ethernet
• QSPI Flash
• eMMC (MTFC32GAPALBH)
• SD-card slot
• SI5341B
• LMK04828BISQ
• GNSS (NEO-M8N)
• CAN
• RS485 x2

Ресурсы тактирования на плате

В примерах к плате идет сразу и код для инициализации источников тактирования, ниже схема тактирования с рекомендуемыми частотами

Питание

В комплекте идет внешний блок питания, на плате дополнительно установлен тумблер питания.
